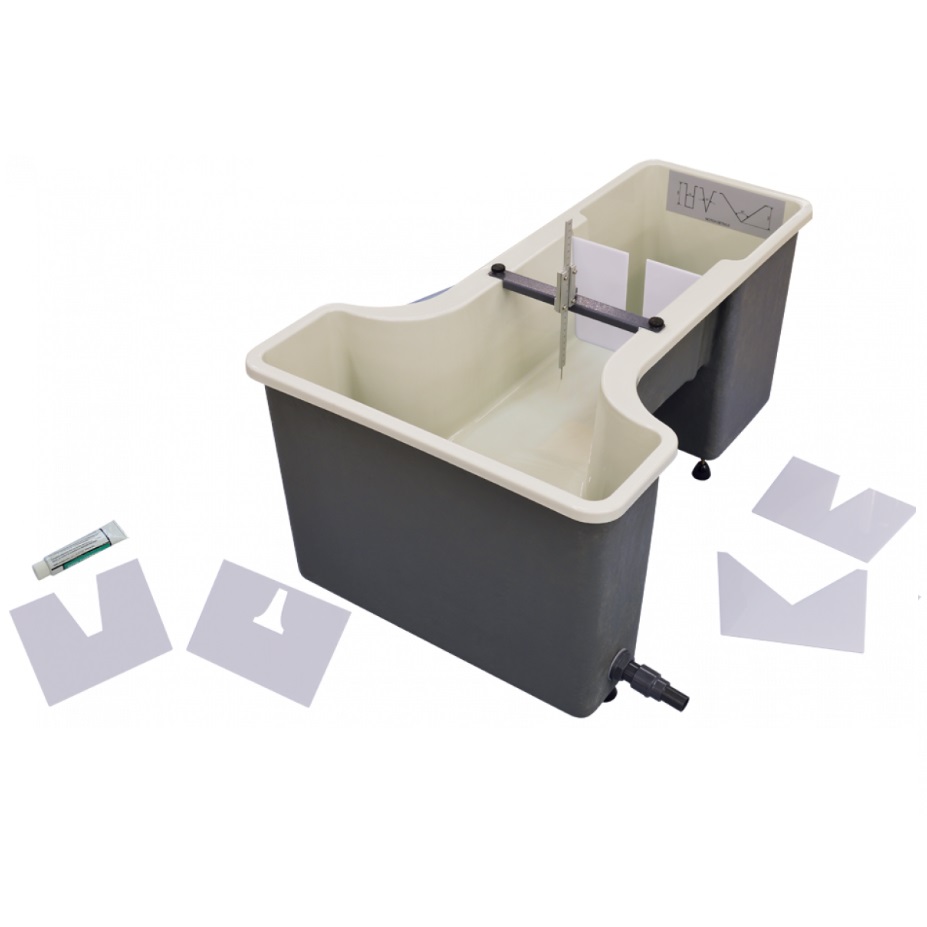

Appareil didactique d'étude des déversoirs - H6

matériel pédagogique : Appareil didactique d'étude des déversoirs
Agrandir image

Description

Appareil didactique d'étude des déversoirs permettant aux étudiants de mesurer le débit d'eau à l'aide d'une variété de déversoirs de différentes formes. C'est un accessoire optionnel complètement compatible et interchangeable pour utilisation avec notre banc hydraulique H1 (H1 non inclus).
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Détermination de la relation débit - hauteur de la surface libre pour un déversoir.
- Détermination du coefficient de débit d'un déversoir.
- Etude comparative de déversoirs en V et rectangulaire.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

ETUDE DE DEVERSOIRS

Le banc devra permettre les exploitations pédagogiques suivantes:
- Déterminaion de la relation débit - hauteur de la surface libre pour un déversoir.
- Détermination du coefficient de débit d'un déversoir.
- Etude comparative de déversoirs en V et rectangulaire.

Spécifications techniques requises:
- Le banc devra être constitué d'un canal en fibre de verre résistant à la corrosion.
- Il devra permettre une mesure précise du niveau de l'eau
- Il devra pouvoir se monter et être compatible avec banc Hydraulique gravimétrique
- Déversoir rectangulaire: Profondeur 100 mm, largeur 30 mm
- Déversoir en V:
- Un de profondeur 100 mm, angle des encoches de 30º
- Un de profondeur 100 mm, angle des encoches de 90º
- Dimensions du canal: Nominal 228 mm x 178 mm x 305 mm
- Débit maximum (déversoir rectangulaire): 62 L.min.1
- Accessoires (inclus):
- Graisse silicone
- Tube
- Colliers pour tube
- Dimensions : env 920 mm x 620 mm x 520 mm
- Manuel d'utilisation et de travaux pratiques

Le banc devra être fourni avec les accessoires suivants :
- banc d'alimentation hydraulique gravimétrique
- un chronomètre
