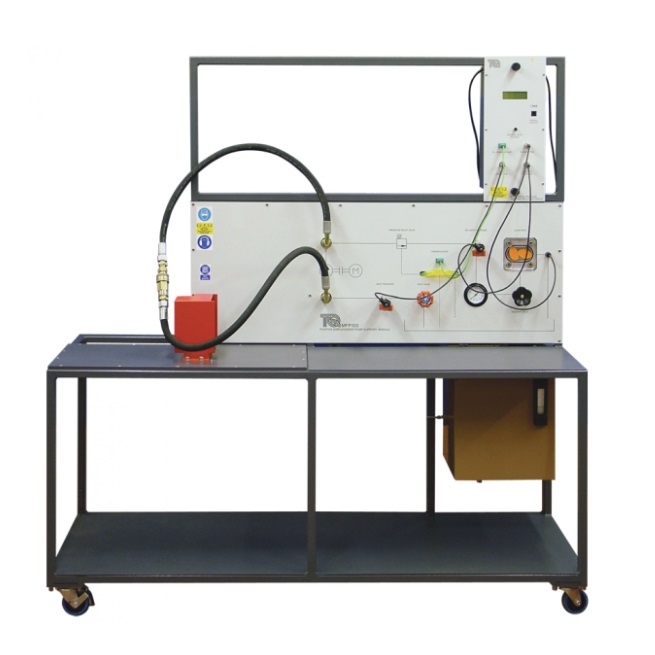

Banc pédagogique d'étude des pompes à huile - MFP103

matériel pédagogique : Banc pédagogique d'étude des pompes à huile
Agrandir image

Description

Banc pédagogique d'étude des pompes à huile permettant d'effectuer des essais sur une gamme de pompes hydrauliques à huile afin de comprendre leurs fonctionnements, effectuer des relevés de mesures et calculez leurs performances.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Performance et caractéristiques des pompes volumétriques
- Efficacités Volumétrique et globale
- Usage d'un débitmètre à engrenage ovale
- Quand deux ou plus de deux pompes sont commandées :
- Comparaison des pompes volumétriques (économie, débit et pulsations de pression en sortie)
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE DES POMPES VOLUMETRIQUES A HUILES

- Le banc mobile avec instrumentation complète de conception modulaire devant permettre de monter jusqu'à 4 pompes volumétriques différentes interchangeables

Le banc devra permettre les exploitations pédagogiques suivantes:
- Performance et caractéristiques des pompes volumétriques
- Efficacités Volumétrique et globale
- Usage d'un débitmètre à engrenage ovale
- Quand deux ou plus de deux pompes sont commandées :
- Comparaison des pompes volumétriques (économie, débit et pulsations de pression en sortie)

Spécifications techniques requises:
- Châssis mobile avec un réservoir d'huile de capacité 30 litres
- Jeu de vannes
- Plaque de raccordement avec diagramme schématique indiquant clairement le circuit hydraulique d'huile des modules reliés les uns aux autres
- Mesure de la température par thermocouple de type K
- Mesure de la pression par capteurs de pression électroniques
- Mesure du débit par débitmètre volumétrique à engrenage ovale
- Afficheur numérique de pression, débit et température d'huile
- Soupape de décharge afin de garder la pression de l'huile à un niveau sécurisé.
- Deux tuyaux flexibles haute pression, avec raccords rapides étanches auto obturants
- Le banc doit être fourni avec un dynamomètre universel permettant de calculer et afficher la puissance mécanique (à l'arbre).
- La vitesse doit être complètement variable jusqu'au maximum admissible par la pompe
- Fourni avec huile type Shell Morlina 10 ou équivalent
- Possibilité de connecter un système d'acquisition de données
- Dimensions et poids 1540 mm x 1620 mm x 660 mm - 138 kg
- Manuel d'utilisation et de travaux pratiques

Le banc devra être fourni avec les accessoires suivants :
- Dynamomètre universel
