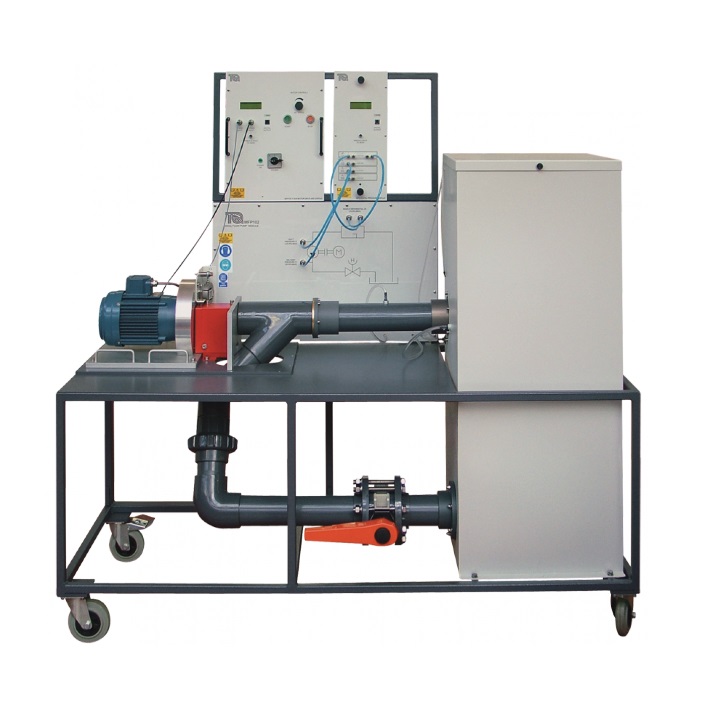

Banc pédagogique d'étude d'une pompe axiale - MFP102

matériel pédagogique : Banc pédagogique d'étude d'une pompe axiale
Agrandir image

Description

Banc pédagogique d'étude d'une pompe axiale permettant d'effectuer des essais sur une pompe axiale afin de comprendre son fonctionnement, effectuer des relevés de mesures et calculez ses performances.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Variation de la performance de la pompe avec vitesse
- Variation de la performance de la pompe avec différentes pressions et débits de refoulement
- Courbes de la performance adimensionnelles
- Détermination de la vitesse spécifique de la pompe
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC D'ETUDE D'UNE POMPE AXIALE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Variation de la performance de la pompe avec vitesse
- Variation de la performance de la pompe avec différentes pressions et débits de refoulement
- Courbes de la performance adimensionnelles
- Détermination de la vitesse spécifique de la pompe

Spécifications techniques requises:
- Pompe axiale
- Débit nominal maximum de la pompe: 12 L.s-1
- Hauteur nominale maximum de la pompe:: H2O de 3.5 m (35 kPa)
- Montée sur un châssis mobile avec instrumentation complète
- Plaque de raccordement avec diagramme schématique indiquant clairement le circuit hydraulique de l'eau des modules reliés les uns aux autres
- Vitesse et débit variables, pour une gamme étendue de résultats d'essais
- Réservoir d'eau avec tuyère étalonnée.
- Vanne de réglage.
- Capteurs électroniques mesurant les pressions en entrée et sortie de pompe ainsi que la différence de pression à travers une tuyère pour calculer le débit.
- Un transmetteur numérique de pression avec afficheur numérique
- Le banc doit être fourni avec un Dynamomètre universel permettant la mesure de la vitesse, du couple de la pompe et la puissance absorbée par la pompe.
- La vitesse devra complètement variable jusqu'au maximum admissible par la pompe.
- Possibilité de connecter un système d'acquisition de données optionnel
- Dimensions et poids: 1750 mm x 1700 mm x 900 mm , 165 kg (sans eau)
- Manuel d'utilisation et de travaux pratiques

Le banc devra être fourni avec les accessoires suivants :
- Dynamomètre universel
