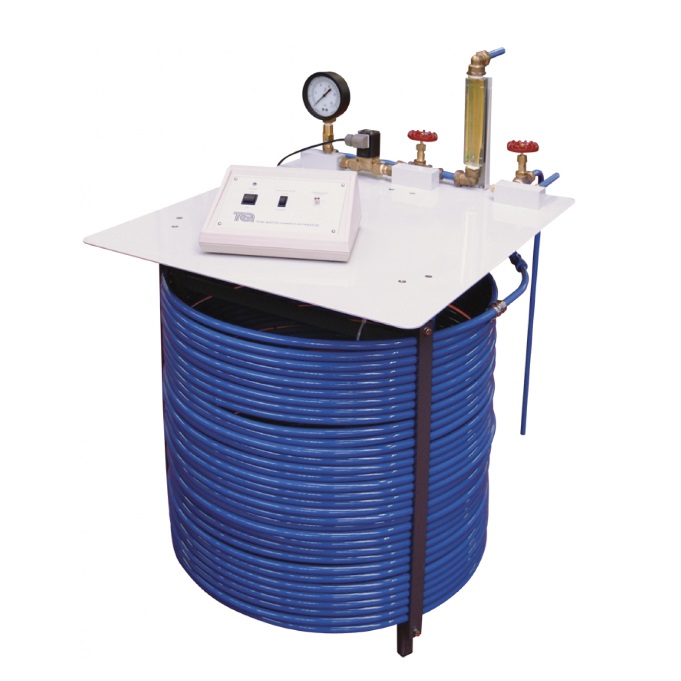

Banc pédagogique d'étude du coup de bélier - TE86

matériel pédagogique : Banc pédagogique d'étude du coup de bélier
Agrandir image

Description

Banc pédagogique d'étude du coup de bélier permettant de démontrer les phénomènes de coup de bélier hydraulique, de cavitation et de propagation d'ondes de choc à la vitesse du son dans l'eau.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Coup de Bélier
- Propagation des ondes de choc dans l'eau
- Vitesse du son dans une conduite d'eau pleine
- Etalonnage d'un capteur de pression
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE DU COUP DE BELIER

Le banc devra permettre les exploitations pédagogiques suivantes:
- Coup de Bélier
- Propagation des ondes de choc dans l'eau
- Vitesse du son dans une conduite d'eau pleine
- Etalonnage d'un capteur de pression

Spécifications techniques requises:
- Tube en cuivre enroulé de 60 m de long, alimenté par le réseau d'eau et sur lequel sera montée une vanne solénoïde sur l'extrémité d'évacuation.
- Capteur de pression électronique prêt de la vanne mesurant les variations de la pression dans le tube quand la vanne solénoïde se ferme.
- Vanne de dérivation évacuant à l'égout en entrée de tube.
- Vanne réglable à l'extrémité d'évacuation du tube, en aval de la vanne solénoïde permettant de régler la pression moyenne dans le tube avant que la vanne solénoïde se ferme.
- Un manomètre de Bourdon placé entre la vanne solénoïde et la vanne de contrôle en aval afin de mesurer la pression dans le système. Celui ci devra permettre également aux étudiants d'étalonner le capteur de pression.
- Alimentation électrique : 220 V - 50 Hz
- Dimensions et poids 700 x 950 x 1000 mm - 121 kg
- Manuel d'utilisation et de travaux pratiques
