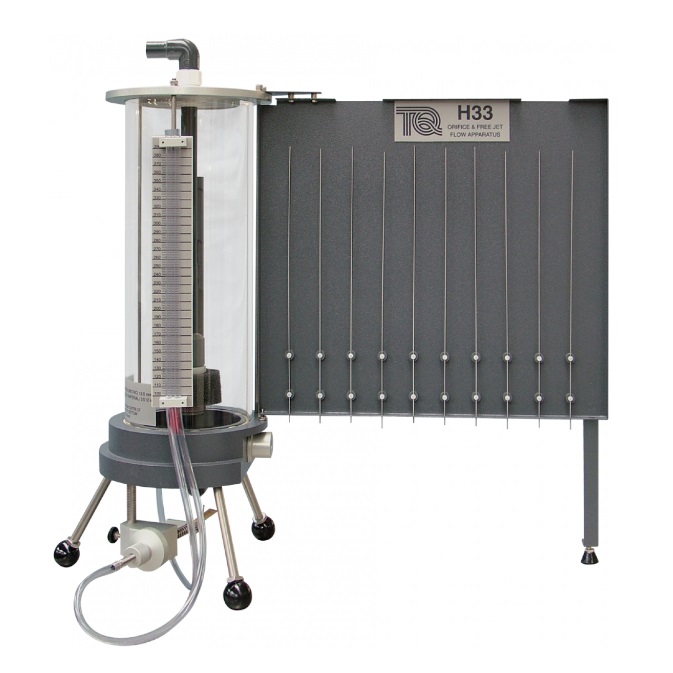

Appareil didactique d'étude des écoulements à travers un orifice et de la trajectoire d'un jet - H33

matériel pédagogique : Appareil didactique d'étude des écoulements à travers un orifice et de la trajectoire d'un jet
Agrandir image

Description

Appareil didactique d'étude des écoulements à travers un orifice et de la trajectoire d'un jet permettant d'effectuer une étude complète sur le débit au travers d'un orifice ou d'une tuyère montée verticalement ou sur les profils des trajectoires d'eau en provenance d'un orifice ou d'une tuyère montée horizontalement.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Détermination des coefficients de contraction et de vitesse, et calcul du coefficient de débit.
- Détermination du coefficient de débit réel (par mesure de débit), et comparaison avec la valeur obtenue par le calcul.
- Détermination des coefficients ci-dessus à des débits différents, pour démontrer l'effet du nombre de Reynolds.
- Détermination des coefficients de débit pour un orifice monté horizontalement.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE DES ÉCOULEMENTS A TRAVERS UN ORIFICE ET DE LA TRAJECTOIRE D'UN JET

- L'appareil devra permettre l'analyse complète de l'écoulement à travers un orifice, à des débits variés.

Le banc devra permettre les exploitations pédagogiques suivantes:
- Détermination des coefficients de contraction et de vitesse, et calcul du coefficient de débit.
- Détermination du coefficient de débit réel (par mesure de débit), et comparaison avec la valeur obtenue par le calcul.
- Détermination des coefficients ci-dessus à des débits différents, pour démontrer l'effet du nombre de Reynolds.
- Détermination des coefficients de débit pour un orifice monté horizontalement.

Spécifications techniques requises:
- L'alimentation en eau du réservoir s'effectuera au travers d'un diffuseur à partir d'un banc hydraulique volumétrique type Tecquipment.
- Réservoir cylindrique en verre avec orifice situé au fond de réservoir.
- Un tube de Pitot, avec dispositif de traversée, pourra être positionné n'importe ou dans le jet.
- Une lame à bord mince, fixée sur le tube de Pitot permettra de mesurer la largeur du jet et de déterminer ainsi le coefficient de contraction.
- La pression dans le tube de Pitot et la pression totale à travers l'orifice seront indiquées par des tubes manométriques placés à côté du réservoir.
- Pour l'étude des trajectoires de jet, les orifices seront placés en partie basse de l'appareil. Le trou à la base du cylindre sera alors bouché.
- Un panneau de relevé des trajectoires sur lequel se fixe du papier millimétré permettra à l'aide de jauges de position, de tracer les trajectoires de jet.
- 1 orifice à bord mince et 3 tuyères profilées
- Débit maximum: 13 l/min
- Charge maximum: 365 mm d'eau
- Dimensions et poids : env 770 x 700 x 330 mm et 19 kg
- Manuel d'utilisation et de travaux pratiques

Le banc devra être fourni avec les accessoires suivants :
- Banc d'alimentation hydraulique volumétrique
- Un chronomètre
