Banc pédagogique d'essai d'une turbine a gaz a deux arbres - GT185

matériel pédagogique : Banc pédagogique d'essai d'une turbine a gaz a deux arbres
Agrandir image

Description

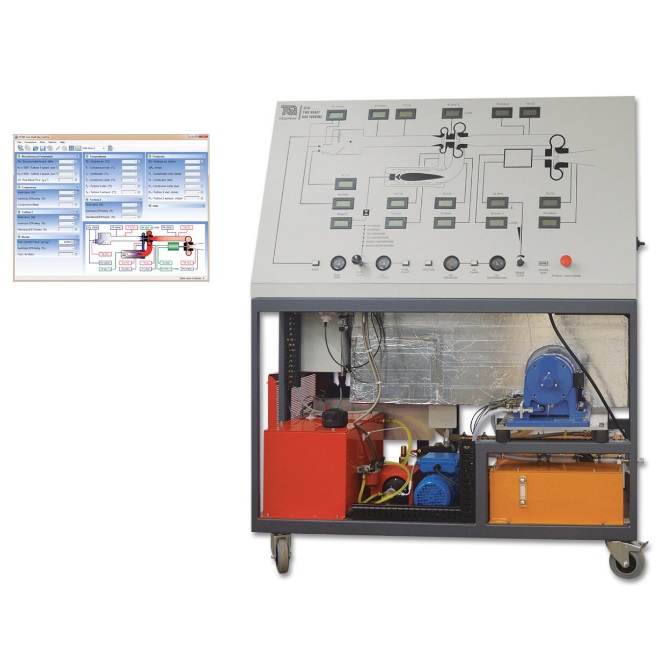

Banc pédagogique autonome d'étude d'une turbine à gaz à deux arbres complètement instrumenté utilisant du kérosène comme combustible. Les capacités expérimentales de cet appareil permettent des études poussées sur les principes et la performance des turbines à gaz bi-arbres. Une attention particulière est portée sur la sécurité de l'installation.
Ce banc didactique permet de réaliser de nombreuses études sur les performances des turbines à gaz bi-arbres.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
Essais sur les turbines pour déterminer les performances
sur des points tels que :
- La consommation spécifique de combustible
- Les pertes de charges et les rapports de pression
- Les rendements thermique, isentropique et mécanique
- Le travail et la puissance
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC D'ESSAI D'UNE TURBINE A GAZ A DEUX ARBRES

Le banc devra permettre les exploitations pédagogiques suivantes:
Essais sur les turbines pour déterminer les performances
sur des points tels que :
- La consommation spécifique de combustible
- Les pertes de charges et les rapports de pression
- Les rendements thermique, isentropique et mécanique
- Le travail et la puissance

Spécifications techniques requises:
- Alimentation au kérosène et lubrification à l'aide d'huile au standard automobile SAE 10W-40 (60L fourni)
- Châssis en acier supportant une turbine à gaz génératrice, une turbine de puissance, une chambre de combustion, des réservoirs de lubrifiant et de combustible, des pompes.
- Panneau de contrôle et d'instrumentation avec schéma synoptique en couleur comprenant les afficheurs des instruments de mesure, les voyants de contrôle et d'alarme.
- Introduction de l'air dans le compresseur via une tuyère calibrée et un caisson d'air
- Chambre de combustion: rapport air/combustible:
- Zone primaire:env 15:1
- Zone secondaire: env 35 à 45:1
- Zone primaire : env 65 à 80:1
- Pompe de transfère du réservoir de combustible vers une tuyère spéciale pour pulvérisation dans la chambre de combustion.
- Conduite courte entre la turbine à gaz génératrice et la turbine de puissance.
- Mesure du couple de la turbine de puissance par dynamomètre à courant de Foucault (pas de courroie): puissance max 12kW à 50 000 Tr/min
- Vanne de contrôle de débit de combustible sur le panneau d'instrumentation et de commande
- Cellule de charge sur le dynamomètre
- Capteur de mesure de la vitesse du dynamomètre,
- Contrôle de la charge du dynamomètre sur le panneau d'instrumentation et de commande
- Système intégré de lubrification comprenant un refroidisseur d'huile à circulation d'eau, ainsi que les filtres nécessaires
- Démarrage semi-automatique et complètement verrouillé, contrôlé par un système automatisé à API pour le démarrage et l'arrêt.
- Système d'acquisition de données à affichage en temps réel avec logiciel
- Turbine à gaz génératrice: vitesse de rotation maximale de l'arbre : env 90 000 tr/min
- Turbine de puissance: vitesse de rotation maximale de l'arbre: env 40 000 tr/min
- Puissance mécanique en sortie de la turbine de puissance: env 6.0 kW
- Rapport de pression de la turbine à gaz génératrice: env 1.73:1
- Rapport de pression de la turbine de puissance: env 1.19:1
- Taux de compression : env 2:2:1
- Instrumentation numérique : Vitesses d'arbres, Pressions, Températures, Débit combustible et Couple
- Instrumentation Analogique : Jauge niveau et Pression combustible, Température et Pression d'huile, état du filtre, Niveau charge du frein et Total heures de fonctionnement
- Arrêt automatique : Le système de contrôle arrêtera l'installation pour l'une des conditions suivantes :
- Panne d'allumage
- Vitesses anormale de la turbine
- Pression d'huile anormale
- Alimentation en eau anormale
- Températures anormales
- Dimensions : env 1385 x 825 x 1721 mm
- Fourni avec manuel d'utilisation et de travaux pratiques de plus de 80 pages
