Banc pédagogique d'étude d'un compresseur bi étagé - GT103

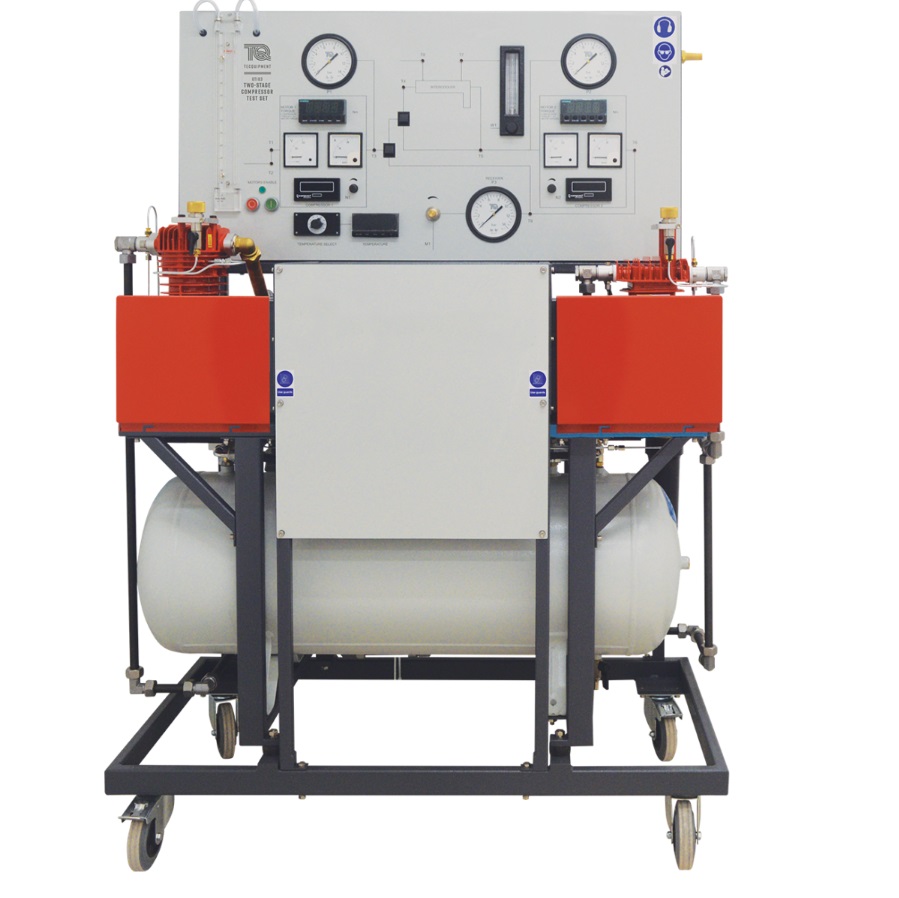

matériel pédagogique : Banc pédagogique d'étude d'un compresseur bi étagé
Agrandir image

Description

Banc pédagogique d'étude d'un compresseur bi étagé à piston mobile permettant d'effectuer des études sur le fonctionnement et la performance d'un compresseur mono-étagé, bi-étagé avec refroidisseur intermédiaire. Couvre également les bases sur la théorie des machines thermiques.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Etude du rendement volumétrique, mécanique et Isotherme
- Travail fourni
- Puissance en sortie de moteur (la puissance à l'arbre du compresseur)
- Rapport de pression
- Rapport de température
- Calculs de la sécheresse de l'air en entrée
- Tracé du diagramme P-V (nécessite l'indicateur Maihak optionnel)
- Effet du refroidissement intermédiaire sur la puissance totale du compresseur nécessaire et l'effet sur les températures du cycle
- Effet de la compression bi étagée et de la pression entre les deux étages sur les besoins en puissance
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC D'ETUDE D'UN COMPRESSEUR BI ETAGE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Rendement volumétrique, mécanique et Isotherme
- Travail indiqué fourni
- Puissance en sortie de moteur (la puissance à l'arbre du compresseur)
- Rapport de pression
- Rapport de température
- Calculs de la sécheresse de l'air en entrée
- Tracé du diagramme P-V (nécessite l'indicateur Maihak optionnel)
- L'effet du refroidissement intermédiaire sur la puissance totale du compresseur nécessaire et l'effet sur les températures du cycle
- L'effet de la compression bi étagée et de la pression entre les deux étages sur les besoins en puissance

Spécifications techniques requises:
- Deux compresseurs à pistons à deux cylindres refroidis par air - Gamme de vitesse: 200-1000 Tr/min
- Pression de refoulement maximum:10.3 bar
- Des unités de contrôle à thyristor contrôleront de façon indépendante les deux moteurs.
- Un refroidisseur intermédiaire
- Un réservoir d'air comprimé.
- Il pourra fonctionner en mode mono étagé ou bi étagé avec refroidisseur intermédiaire.
- Tous les organes de contrôle et d'instrumentation seront situés sur un panneau de contrôle avec un synoptique sérigraphié.
- Deux moteurs électriques d'entrainement avec courroies crantées
- Deux voltmètres et ampèremètres pour la détermination de la puissance électrique consommée par chaque moteur.
- Une cellule de charge montée sur chaque moteur mesurera le couple.
- Un capteur sur chaque moteur mesurera la vitesse, celle-ci sera affichée sur des indicateurs numériques.
- Des vannes de distribution permettront d'orienter l'air dans différentes directions afin de réaliser les configurations suivantes :
- Du premier étage vers le réservoir d'air comprimé
- Directement vers deuxième étage
- Vers le deuxième étage, au moyen du refroidisseur à eau intermédiaire
- Eléments de sécurité :
- Des systèmes de verrouillage permettront des modifications en toute sécurité d'une méthode de fonctionnement vers une autre pendant que l'équipement fonctionnera afin de prévenir d'une mauvaise utilisation.
- Toutes les conduites en pression seront équipées de soupapes de sécurité.
- Fourniture d'un Indicateur Maihak pour faciliter l'obtention des diagrammes P-V
- Dimensions: env 1200 x 660 x 1600 mm
- Fourni avec manuel d'utilisation et de travaux pratiques
