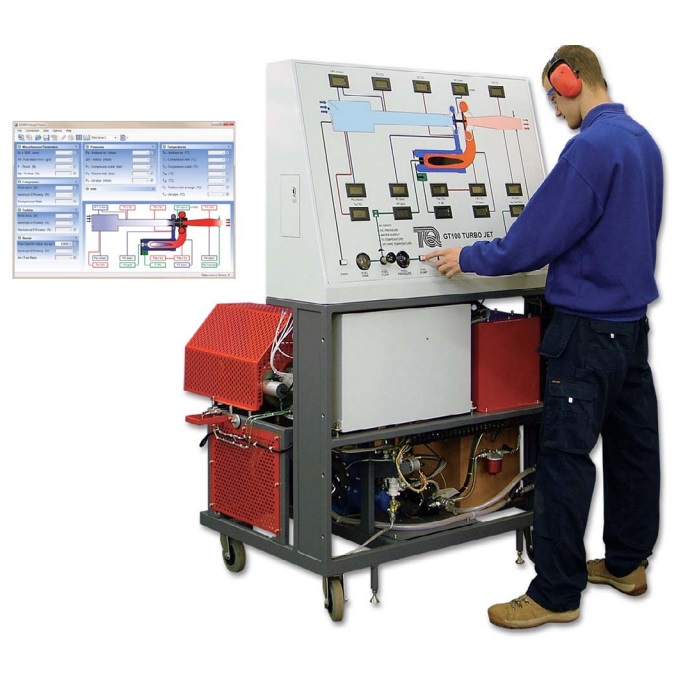

Banc d'essai pédagogique de turboréacteur - GT100

matériel pédagogique : Banc d'essai pédagogique de turboréacteur
Agrandir image

Description

Banc d'essai pédagogique d'une turbine à gaz de turboréacteur à un arbre complètement autonome utilisant du kérosène comme combustible.
Ce banc didactique permet de réaliser de nombreuses études et travaux pratiques (TP) sur la performance de la poussée d'un réacteur:
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Etudes de la poussée produite en faisant varier la vitesse de rotation et la section de la tuyère de propulsion.
- Rendements isentropique, polytropique et mécanique du compresseur, de la chambre de combustion et de la turbine.
- Rapports de pression dans la turbine et le compresseur, et caractéristiques adimensionnelles.
- Pertes de charge dans la chambre de combustion, et rendement de combustion.
- Consommation spécifique de carburant, rendement thermique, cycle thermodynamique de l'air, rapport de travail fourni, et bilan énergétique.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC D'ESSAI DE TURBOREACTEUR

Le banc devra permettre les exploitations pédagogiques suivantes:
- Etudes sur la performance de la poussée d'un réacteur à base de turbine à un arbre
- Etudes de la poussée produite en faisant varier la vitesse de rotation et la section de la tuyère de propulsion.
- Rendements isentropique, polytropique et mécanique du compresseur, de la chambre de combustion et de la turbine.
- Rapports de pression dans la turbine et le compresseur, et caractéristiques adimensionnelles.
- Pertes de charge dans la chambre de combustion, et rendement de combustion.
- Consommation spécifique de carburant, rendement thermique, cycle thermodynamique de l'air, rapport de travail fourni, et bilan énergétique.

Spécifications techniques requises:
- Alimentation au kérosène et lubrification à l'aide d'huile au standard automobile SAE 10W-40 (60L fourni)
- Banc autonome monté sur châssis en acier avec roulettes
- Générateur de gaz, chambre de combustion, réservoirs de lubrifiant et de combustible, pompes
- Panneau de contrôle et d'instrumentation comprenant les afficheurs des instruments de mesure, les voyants de contrôle et d'alarme, ainsi qu'un diagramme synoptique en couleur
- Caisson d'air
- Chambre de combustion permettant une faible perte de charge ainsi qu'une bonne stabilité de flamme sur une large gamme de conditions expérimentales
- Pompe de transfère du réservoir à combustible
- Tuyère de pulvérisation vers la chambre de combustion.
- Turbine à flux radiale,
- Tuyère à propulsion de section variable.
- Vanne de contrôle du débit de combustible sur le panneau d'instrumentation et de commande
- Système intégré de lubrification comprenant un refroidisseur d'huile à circulation d'eau, ainsi que les filtres nécessaires
- Démarrage semi-automatique et complètement verrouillé, contrôlé par un API pour le démarrage et d'arrêt. Système de protection arrêtant la turbine en cas de mauvaise manipulation
- Système d'acquisition de données à affichage en temps réel avec logiciel à interface graphique avec synoptique en couleur
- Gamme de vitesse : 50 000 à 90 000 tr.min-1
- Poussée Maximum approximative: 44 N
- Instrumentation numérique : Vitesse d'arbre, pressions, températures, débit de combustible
- Instrumentation analogique : Niveau et pression du combustible, température et pression d'huile, condition de filtration et heures totales de fonctionnement
- Dimensions : env 1350 mm x 1700 mm x 750 mm
- Fourni avec manuel d'utilisation et de travaux pratiques et un ouvrage sur la Théorie des Turbines à Gaz
