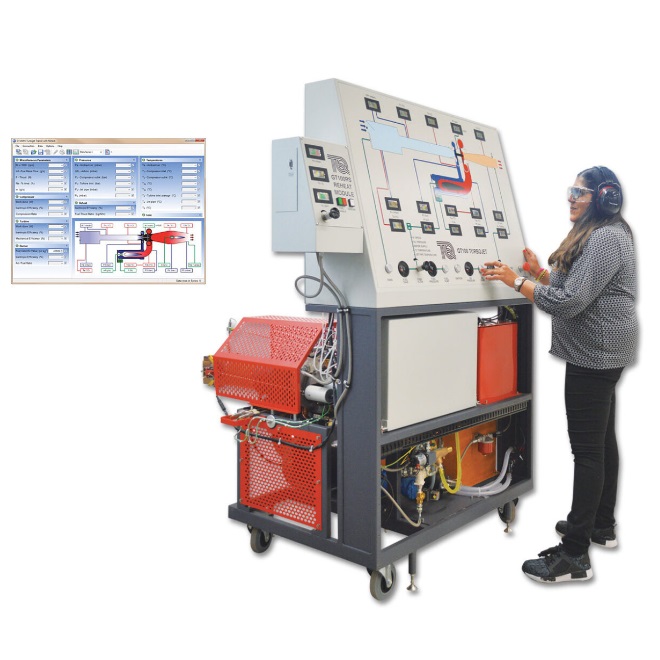

Banc d'essai pédagogique d'un turboréacteur avec postcombustion - GT100RS

matériel pédagogique : Banc d'essai pédagogique d'un turboréacteur avec postcombustion
Agrandir image

Description

Equipement basé sur le banc pédagogique d'étude d'un turboréacteur (GT100), ce banc didactique possède une section de postcombustion pour effectuer une étude approfondie sur le fonctionnement d'une turbine à gaz.
Ce banc didactique permet de réaliser de nombreuses études et travaux pratiques (TP) sur la performance de la poussée d'un réacteur.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
Réalisation de nombreuses études sur la performance de la poussée d'un réacteur à base d'une turbine à un arbre, incluant :
- La poussée spécifique et la consommation de combustible
- Les pertes de charge et rapports
- Les rendements thermique, propulsif, isentropique et mécanique
- Le travail et la puissance
- La poussée avec et sans postcombustion
- La manière dont la surface variable de la tuyère affecte la poussée.

Spécifications pour appel d'offres

BANC D'ESSAI DE TURBOREACTEUR AVEC POSTCOMBUSTION

Le banc devra permettre les exploitations pédagogiques suivantes:
Le banc devra permettre de réaliser de nombreuses études sur la performance de la poussée d'un réacteur à base d'une turbine à un arbre, incluant :
- La poussée spécifique et la consommation de combustible
- Les pertes de charge et rapports
- Les rendements thermique, propulsif, isentropique et mécanique
- Le travail et la puissance
- La poussée avec et sans postcombustion
- La manière dont la surface variable de la tuyère affecte la poussée.

Spécifications techniques requises:
- Alimentation au kérosène et lubrification à l'aide d'huile au standard automobile SAE 10W-40 (60L fourni)
- Banc autonome monté sur châssis en acier avec roulettes
- Générateur de gaz, chambre de combustion, réservoirs de lubrifiant et de combustible, pompes , compartiment de postcombustion
- Panneau de contrôle et d'instrumentation comprenant les afficheurs des instruments de mesure, les voyants de contrôle et d'alarme, ainsi qu'un diagramme synoptique en couleur
- Caisson d'air
- Chambre de combustion permettant une faible perte de charge ainsi qu'une bonne stabilité de flamme sur une large gamme de conditions expérimentales
- Pompe de transfère du réservoir à combustible
- Tuyère de pulvérisation vers la chambre de combustion.
- Turbine à flux radiale,
- Tuyère à propulsion de section variable.
- Vanne de contrôle du débit de combustible
- Compartiment de postcombustion avec système d'injection et d'allumage additionnel
- Un contrôle séparé permettra de régler le débit de combustible dans le compartiment de postcombustion.
- Système intégré de lubrification comprenant un refroidisseur d'huile à circulation d'eau, ainsi que les filtres nécessaires
- Démarrage et extinction de la turbine complètement verrouillé, contrôlé par un API. Système de protection arrêtant la turbine en cas de mauvaise manipulation;
- Panne d'allumage, vitesses anormale de la turbine, pression d'huile anormale, alimentation en eau anormale, températures anormales
- Système d'acquisition de données à affichage en temps réel avec logiciel à interface graphique avec synoptique en couleur
- Gamme de vitesse de la turbine de génération des gaz : 100 000 tr.min-1
- Poussée Maximum approximative: 50 N
Instrumentation:
- Vitesse d'arbre, pressions, températures, poussée et section de la tuyère, débit et niveau de combustible, température et Pression d'huile, et heures totales de fonctionnement
- Dimensions : env (L) 1385 mm x (P) 1200 mm x (H) 1721 mm
- Fourni avec manuel d'utilisation et de travaux pratiques et un ouvrage sur la Théorie des Turbines à Gaz
