Appareil pédagogique d'étude des pertes de charges dans les fluides compressibles - F300G

matériel pédagogique : Appareil pédagogique d'étude des pertes de charges dans les fluides compressibles
Agrandir image

Description

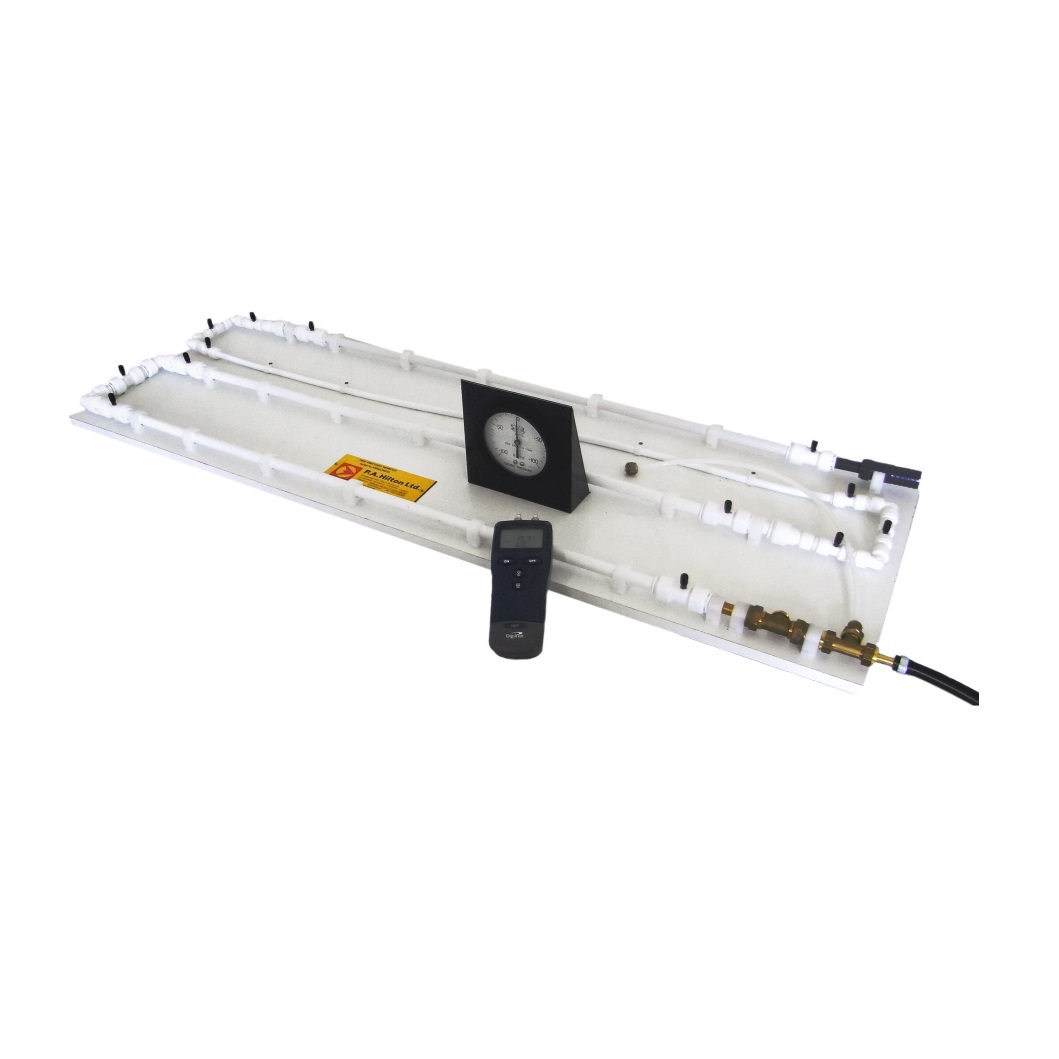

Appareil pédagogique d'étude des pertes de charges dans les fluides compressibles composé d'un ensemble de quatre tubes droits de diamètres différents avec des prises de pression aux extrémités afin de déterminer les pertes de charge dans une conduite droite en fonction du nombre de Reynolds. Il permet d'étudier les pertes de charges sur un élargissement brusque, un rétrécissement brusque et un coude. Les pressions et le débit d'air, sont mesurés au moyen de l'instrumentation du banc didactique de base F300 et du Appareil optionnel F300G.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Perte de charge dans une conduite simple
- Performance d'un éjecteur
- Variation du coefficient de frottement en fonction du nombre de Reynolds.
- Détermination du coefficient de frottement pour un écoulement compressible..
- Perte de charge au travers d'un rétrécissement brusque de section
- Perte de charge dans un coude
- Perte de charge dans un diaphragme
- Mesure du débit avec un diaphragme
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE DES PERTES DE CHARGE DANS UNE CONDUITE POUR UN FLUIDE COMPRESSIBLE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Perte de charge dans une conduite simple
- Performance d'un éjecteur
- Variation du coefficient de frottement en fonction du nombre de Reynolds.
- Détermination du coefficient de frottement pour un écoulement compressible..
- Perte de charge au travers d'un rétrécissement brusque de section
- Perte de charge dans un coude
- Perte de charge dans un diaphragme
- Mesure du débit avec un diaphragme

Spécifications techniques requises:
- Ce module sera composé d'un ensemble de quatre tubes droits de diamètres différents avec des prises de pression aux extrémités afin de déterminer les pertes de charge dans une conduite droite en fonction du nombre de Reynolds.
- Il devra permettre d'étudier les pertes de charges sur un élargissement brusque, un rétrécissement brusque et un coude.
- Le module sera alimenté par un éjecteur (pompe à jet) permettant des études sur le rapport d'entrainement et la performance de l'éjecteur
- Les pressions et le débit d'air, seront mesurés au moyen d'une console d'instrumentation à fournir.
- Un manomètre numérique portable devra également être fourni
- Fourni avec manuel d'utilisation et d'expérimentation en français
