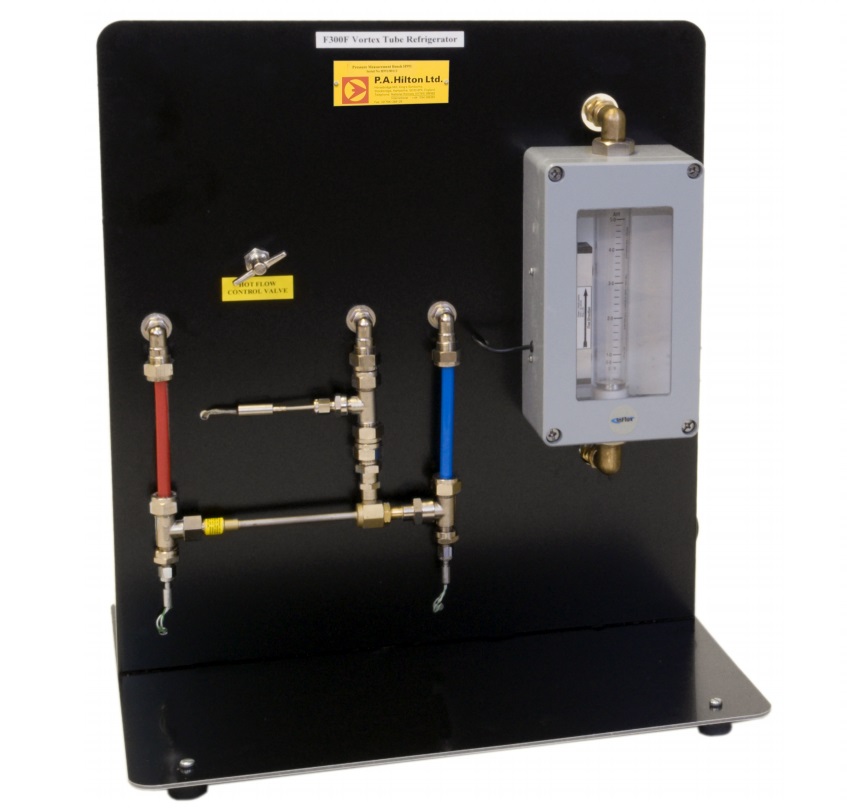

Appareil pédagogique d'étude d'une chambre frigorifique à tube vortex - F300F

matériel pédagogique : Appareil pédagogique d'étude d'une chambre frigorifique à tube vortex
Agrandir image

Description

Appareil pédagogique composé d'un tube tourbillonnaire fonctionnant avec de l'air comprimé et possédant deux sorties réglables afin de faire varier la proportion entre les débits chaud et froid en sortie du tube. L'influence de la pression d'alimentation en air comprimé sur les performances d'un tel système de réfrigération peut être étudiée. Les pressions, les températures, le débit d'air, sont mesurés au moyen de l'instrumentation du banc didactique de base F300 et du Appareil F300F.
[b]Le banc permet de réaliser les travaux pratiques (TP) suivants:[/b]
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Démonstration de la possibilité de produire des flux d'air chaud et froid sans pièces mécaniques en mouvement
- Détermination des courbes de performance pour un tube tourbillonnaire (vortex) en fonction de:
- La variation de la pression en entrée
- La variation des rapports des gaz chaud et froid
- La variation du gaz utilisé (gaz disponible localement)
- Détermination de la puissance frigorifique et comparaison avec la puissance estimée pour produire l'air comprimé.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE DE LA REFRIGERATION AVEC UN TUBE VORTEX

Le banc devra permettre les exploitations pédagogiques suivantes:
- Démonstration de la possibilité de produire des flux d'air chaud et froid sans pièces mécaniques en mouvement
- Détermination des courbes de performance pour un tube tourbillonnaire (vortex) en fonction de:
- La variation de la pression en entrée
- La variation des rapports des gaz chaud et froid
- La variation du gaz utilisé (gaz disponible localement)
- Détermination de la puissance frigorifique et comparaison avec la puissance estimée pour produire l'air comprimé.

Spécifications techniques requises:
- Le module sera composé d'un tube tourbillonnaire fonctionnant avec de l'air comprimé et possédant deux sorties réglables afin de faire varier la proportion entre les débits chaud et froid en sortie du tube.
- En utilisant une alimentation en air comprimé standard à température ambiante, le flux froid pourra atteindre des températures au dessous de -30°C et le flux chaud des températures au dessus de +50°C.
- L'influence de la pression d'alimentation en air comprimé sur les performances d'un tel système de réfrigération pourra être étudiée.
- Les pressions, les températures, le débit d'air, seront mesurés au moyen d'une console d'instrumentation à fournir
- Fourni avec manuel d'utilisation et d'expérimentation en français
