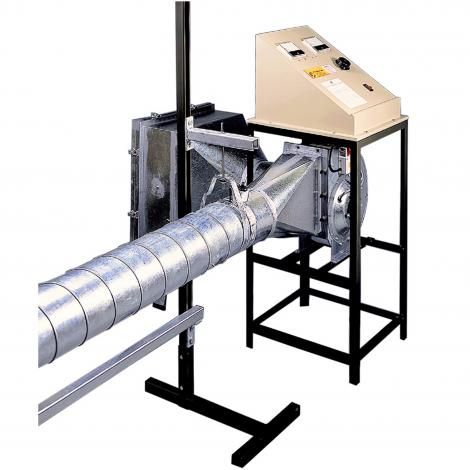

Banc pédagogique d'étude de la ventilation - B500

matériel pédagogique : Banc pédagogique d'étude de la ventilation
Agrandir image

Description

Banc pédagogique d'étude de la ventilation permettant d'étudier les paramètres influençant les écoulements d'air dans les conduits et les méthodes de conception et d'installation de tels systèmes de ventilation.
Options disponibles:
- B500B : configuration de gaine de ventilation supplémentaire permettant l'addition d'une troisième ramification parallèle supplémentaire et deux diffuseurs d'air.
- B500C : configuration de gaine de ventilation supplémentaire permettant l'addition d'une ramification supplémentaire de 6 m et deux diffuseurs d'air.
- B500D : détecteur de fuite pour gaines de ventilation permettant de tester d'étanchéité et l'intégrité du réseau de gaine de ventilation.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Etude des composants typiques, des techniques de fabrication, d'installation et d'assemblage utilisés dans les systèmes de ventilation d'air.
- Etude des pertes de charge dans les coudes, les ramifications, les changements de section, les longueurs droites de conduit, ainsi que de la perte de charge en fonction de la vitesse d'écoulement de l'air.
- Détermination du facteur 'k' de perte de charge pour les composants précédant pour chaque configuration particulière.
- Etude des caractéristiques de pression et débit du ventilateur à différentes tension d'alimentation.
- Etude des types de filtres standards à panneau et à manche et leur perte de charge en fonction de la vitesse d'écoulement d'air.
- Etude des méthodes de mesure du débit d'air dans les conduits à l'aide d'un système de traversée de paroi avec tube de Pitot, d'un diaphragme et d'un anémomètre.
- Equilibrage de la distribution de l'écoulement d'air dans un système de distribution avec des ramifications disposées en série ou en parallèle en utilisant soit un registre principal ou la commande de vitesse du ventilateur.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC PÉDAGOGIQUE D'ÉTUDE DE LA VENTILATION

Le banc devra permettre les exploitations pédagogiques suivantes:
- Etude des composants typiques, des techniques de fabrication, d'installation et d'assemblage utilisés dans les systèmes de ventilation d'air.
- Etude des pertes de charge dans les coudes, les ramifications, les changements de section, les longueurs droites de conduit, ainsi que de la perte de charge en fonction de la vitesse d'écoulement de l'air.
- Détermination du facteur 'k' de perte de charge pour les composants précédant pour chaque configuration particulière.
- Etude des caractéristiques de pression et débit du ventilateur à différentes tension d'alimentation.
- Etude des types de filtres standards à panneau et à manche et leur perte de charge en fonction de la vitesse d'écoulement d'air.
- Etude des méthodes de mesure du débit d'air dans les conduits à l'aide d'un système de traversée de paroi avec tube de Pitot, d'un diaphragme et d'un anémomètre.
- Equilibrage de la distribution de l'écoulement d'air dans un système de distribution avec des ramifications disposées en série ou en parallèle en utilisant soit un registre principal ou la commande de vitesse du ventilateur.
- Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications techniques requises:
- Système de ventilation permettant d'étudier les principes de base sur les écoulements d'air et la mécanique des fluides et de procéder à l'installation et l'équilibrage d'un système de distribution d'air à plusieurs ramifications de gaines.
- Ventilateur centrifuge à vitesse variable: pression d'alimentation de 350 Nm-2 - débit d'environ 1400 m3h-1
- Raccordement à un conduit d'aspiration rectangulaire de 600 x 600 mm avec porte filtre.
- Console de commande et d'instrumentation avec transformateur variable pour régler la vitesse du ventilateur, un voltmètre et un ampèremètre
- Sortie ventilateur par conduit en acier galvanisé de diamètre 200 mm venant se raccorder directement au réseau de gaines de distribution.
- Fixation des gaines par des appliques en acier galvanisé et des colliers suspendus
- Deux types de diffuseurs d'alimentation d'air
- Un minium de 6 points d'alimentation d'air sera fourni pour l'équilibrage du système
- Un manomètre portable,
- Un tube de Pitot
- Un anémomètre portatif
- Manuel d'utilisation et de travaux pratiques en français
