Banc pédagogique d'étude d'un ventilateur centrifuge - MFP106

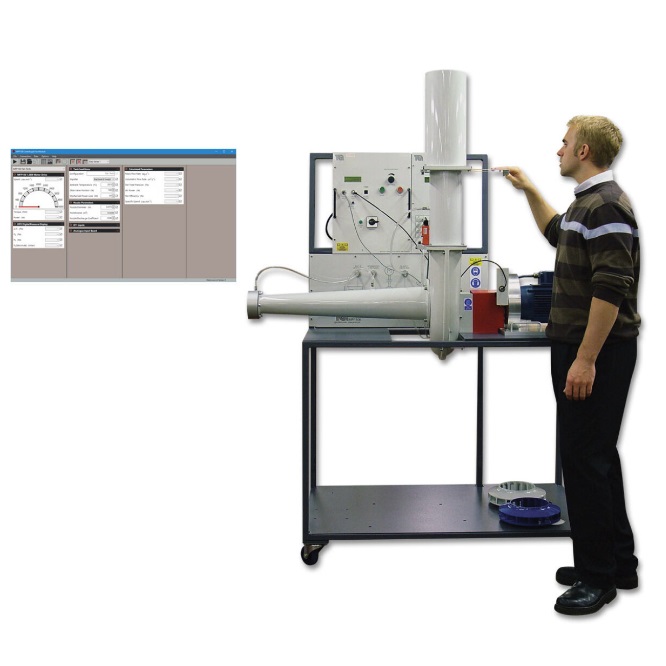

matériel pédagogique : Banc pédagogique d'étude d'un ventilateur centrifuge
Agrandir image

Description

Banc pédagogique d'étude d'un ventilateur centrifuge permettant d'étudier et d'effectuer des essais sur un ventilateur centrifuge afin de comprendre son fonctionnement, effectuer des relevés de mesures et calculez ses performances.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Performance d'un ventilateur centrifuge
- Variation de la performance du ventilateur en fonction de la vitesse
- Variation de la performance du ventilateur en fonction du type de roue
- Courbes de performance adimensionnelles
- Détermination de la vitesse spécifique du ventilateur
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE D'UN VENTILATEUR CENTRIFUGE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Performance d'un ventilateur centrifuge
- Variation de la performance du ventilateur en fonction de la vitesse
- Variation de la performance du ventilateur en fonction du type de roue
- Courbes de performance adimensionnelles
- Détermination de la vitesse spécifique du ventilateur

Spécifications techniques requises:
- Ventilateur centrifuge, monté sur un Châssis mobile avec instrumentation complète.
- Un châssis robuste et mobile
- Dynamomètre universel permettant la mesure la vitesse, le couple et la puissance absorbée par le compresseur.
- Puissance du dynamomètre: 1.5 kW
- La vitesse doit être complètement variable jusqu'au maximum admissible par le ventilateur
- La vanne à tiroir contrôlant le débit d'air (et par conséquent la pression de refoulement).
- Fourni avec 3 aubes différentes Roues: à pales vers l'avant, vers l'arrières et radial
- Instrumentation :
- Des capteurs électroniques mesureront la pression d'aspiration, la pression de refoulement, la pression différentielle aux bornes de la tuyère (débit d'air) et la pression atmospérique. Les valeurs seront indiquées par des afficheurs numériques.
- Débit: Tuyère avec capteur de pression différentielle
- Couple, vitesse et puissance: Mesuré et affiché numériquement par le Dynamomètre
- Plaque de raccordement avec diagramme schématique indiquant clairement le circuit hydraulique du module
- Possibilité de connecter un système d'acquisition de données
- Dimensions et poids 1340 x 2000 x 700 mm - 134 kg
- Manuel d'utilisation et de travaux pratiques

Le banc devra être fourni avec les accessoires suivants :
- Dynamomètre universel
