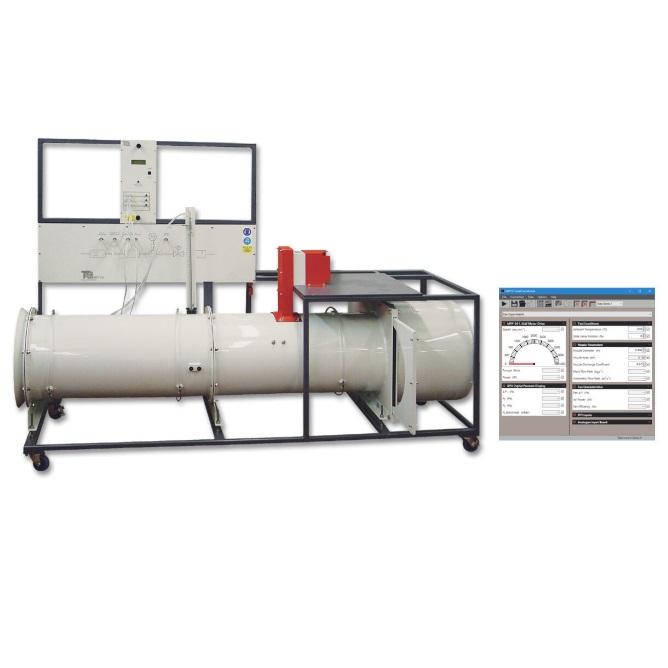

Banc pédagogique d'étude d'un ventilateur axial - MFP107

matériel pédagogique : Banc pédagogique d'étude d'un ventilateur axial
Agrandir image

Description

Banc pédagogique d'étude d'un ventilateur axial permettant aux étudiants d'étudier et d'effectuer des essais sur un ventilateur axial afin de comprendre son fonctionnement, effectuer des relevés de mesures et calculez ses performances.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Caractéristiques d'un ventilateur axial, incluant l'efficacité de la charge en fonction du débit,
- Relation entre la puissance et la vitesse (Loi de puissance)
- Distribution de la vitesse dans un conduit rond
- Calibrage de la tuyère d'entrée
- Résistance du conduit et réglage du ventilateur pour trouver le point de fonctionnement
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC D'ETUDE D'UN VENTILATEUR AXIAL

Le banc devra permettre les exploitations pédagogiques suivantes:
- Caractéristiques d'un ventilateur axial, incluant l'efficacité de la charge en fonction du débit,
- Relation entre la puissance et la vitesse (Loi de puissance)
- Distribution de la vitesse dans un conduit rond
- Calibrage de la tuyère d'entrée
- Résistance du conduit et réglage du ventilateur pour trouver le point de fonctionnement

Spécifications techniques requises:
- Châssis robuste et mobile
- Ventilateur axial monté dans un conduit cylindrique en acier, Débit: 1.7 m3.s.-1
- Diamètre du ventilateur (nominal): 400 mm
- Dynamomètre Universel mesure la vitesse, le couple et la puissance du ventilateur axial.
- Puissance du dynamomètre: 1.5 Kw
- La pression sera mesurée par un ensemble de prises de pressions en aval d'une tuyère permettant ainsi le calcul du débit en entrée du conduit.
- Deux systèmes prises de pression supplémentaires (trois prises de pression arrangées à intervalles de 120 degrés autour du conduit) permettant de mesurer la différence de la pression au travers du ventilateur.
- Une vanne à tiroir ( à l'aval du ventilateur) permettant de régler le débit et la pression délivrée.
- Système silencieux en sortie de conduit permettant de réduire efficacement le bruit
- Un tube de Pitot avec traversée de paroi avec une échelle micrométrique afin de déterminer la distribution de la vitesse à l'intérieur du conduit.
- Les tubes de Pitot pourront se monter à deux emplacements différents
- Un panneau de connexion avec un schéma synoptique montre clairement le circuit aérodynamique de l'air et comment les parties du module se connectent entre elles.
- Possibilité de connecter un système d'acquisition de données
- Dimensions et poids 2300 x 1060 x 1530 mm et 200 kg
- Manuel d'utilisation et de travaux pratiques

Le banc devra être fourni avec les accessoires suivants :
- Dynamomètre universel
