Appareil de Schlieren pour soufflerie AF302 - AF302A

matériel pédagogique : Appareil de Schlieren pour soufflerie AF302
Agrandir image

Description

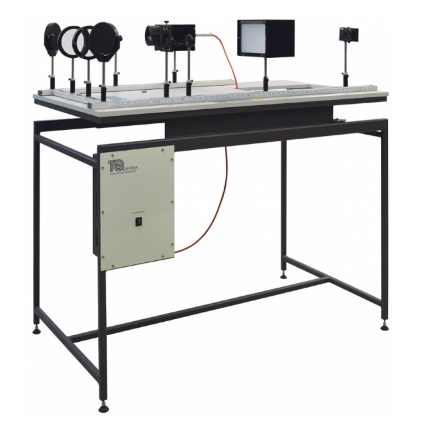

Appareil de Schlieren monochrome pour utilisation avec la notre soufflerie supersonique continue AF302.

Spécifications pour appel d'offres

APPAREIL DE SCHLIEREN POUR UTILISATION AVEC SOUFFLERIE SUPERSONIQUE CONTINUE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Détermination des ondes de choc et des profiles de détente autour d'un modèle bidimensionnel en écoulement supersonique

Spécifications techniques requises:
- Système strioscopique de Schlieren monochrome avec une source lumineuse de forte puissante et un écran de projection d'images
- Monté sur châssis en acier peint avec 4 pieds reglable en hauteur
- Un plateau supérieur glissant avec un système de rail pour les miroirs et les lentilles
- Source de lumière à ampoule halogène à basse tension (12V) avec une lentille de condensateur
- Jeu de 2 miroirs plats et 2 lentilles achromatiques de haute qualité conforme à une utilisation en laboratoire délivrant des images claires sans distorsion
- 1 Petite lentille achromatique
- 1 'fente' optique
- 1 'arête en lame de couteau' ou 'bord de Schlieren'
- Ecran de projection
- Inclut le matériel pour la prise et l'enregistrement d'images numériques ainsi qu'un moniteur TV
- Qualité des miroirs plats : 1 /4 Lambda
- Dimensions : Longueur 1340 mm profondeur x 780 mm hauteur x 950 mm
- Fourni avec manuel d'utilisation et de travaux pratiques
