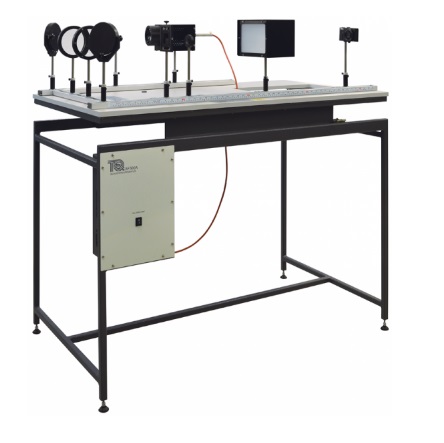

Appareil de Schlieren pour soufflerie AF300 - AF300A
![matériel pédagogique : Appareil de Schlieren pour soufflerie AF300](javascript:fenetreCent("/zoom.php?image=/image_produit/AF300A.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil de Schlieren monochrome pour utilisation avec la notre soufflerie supersonique à rafale AF300.
l'Appareil de Schlieren permet de déterminer les ondes de choc et des profiles de détente autour d'un modèle aérodynamique bidimensionnel en écoulement supersonique
Spécifications pour appel d'offres
APPAREIL DE SCHLIEREN POUR UTILISATION AVEC SOUFFLERIE SUPERSONIQUE INTERMITANTE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Détermination des ondes de choc et des profiles de détente autour d'un modèle bidimensionnel en écoulement supersonique
Spécifications techniques requises:
- Système strioscopique de Schlieren monochrome avec une source lumineuse de forte puissante et un écran de projection d'images
- Monté sur châssis en acier peint avec 4 pieds reglable en hauteur
- Un plateau supérieur glissant avec un système de rail pour les miroirs et les lentilles
- Source de lumière à ampoule halogène à basse tension (12V) avec une lentille de condensateur
- Jeu de 2 miroirs plats et 2 lentilles achromatiques de haute qualité conforme à une utilisation en laboratoire délivrant des images claires sans distorsion
- 1 Petite lentille achromatique
- 1 'fente' optique
- 1 'arête en lame de couteau' ou 'bord de Schlieren'
- Ecran de projection
- Inclut le matériel pour la prise et l'enregistrement d'images numériques ainsi qu'un moniteur TV
- Qualité des miroirs plats : 1 /4 Lambda
- Dimensions : Longueur 1340 mm profondeur x 780 mm hauteur x 950 mm
- Fourni avec manuel d'utilisation et de travaux pratiques
