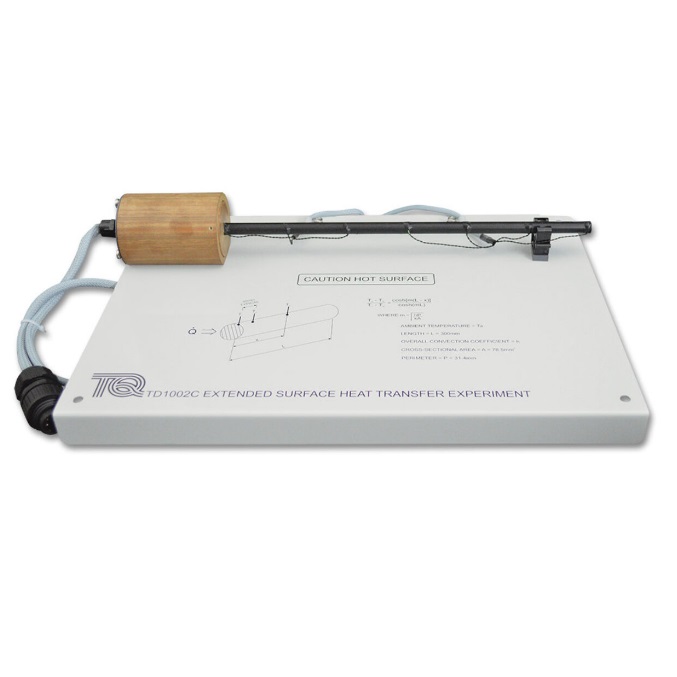

Module pédagogique d'étude du transfert thermique le long d'un barreau - TD1002C

matériel pédagogique : Module pédagogique d'étude du transfert thermique le long d'un barreau
Agrandir image

Description

Module pédagogique d'étude du transfert thermique le long d'un barreau pour banc pédagogique d'étude des transferts thermiques TD1002 permettant de déterminer le gradient de température le long d'une barre horizontale fine qui est le libre de libérer de la chaleur par convection naturelle et rayonnement.

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Montrer la manière dont de la chaleur est transférée d'une surface d'une barre pleine cylindrique
- Montrer l'évolution des températures à la surface et le transfert de chaleur au travers de la barre pleine vers le milieu ambiant
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).


Spécifications pour appel d'offres

MODULE D'ETUDE DU TRANSFERT THERMIQUE LE LONG D'UN BARREAU

Le banc devra permettre les exploitations pédagogiques suivantes:
- Montrer la manière dont de la chaleur est transférée d'une surface d'une barre pleine cylindrique
- Montrer l'évolution des températures à la surface et le transfert de chaleur au travers de la barre pleine vers le milieu ambiant

Spécifications techniques requises:
- Barre avec résistance électrique de chauffage à l'une des extrémités.
- Diamètre de la barre : 10 mm
- Longueur de la surface exposée: 300 mm
- La barre sera couverte d'un revêtement noir mate afin d'obtenir une valeur d'émissivité importante et prévisible.
- 7 thermocouples mesureront la température le long de la surface de la barre à des intervalles régulièrement espacés de 50 mm.
- Dimension: 280 x 430 x 90 mm
- Fourni avec manuel d'utilisation et de travaux pratiques en Français
