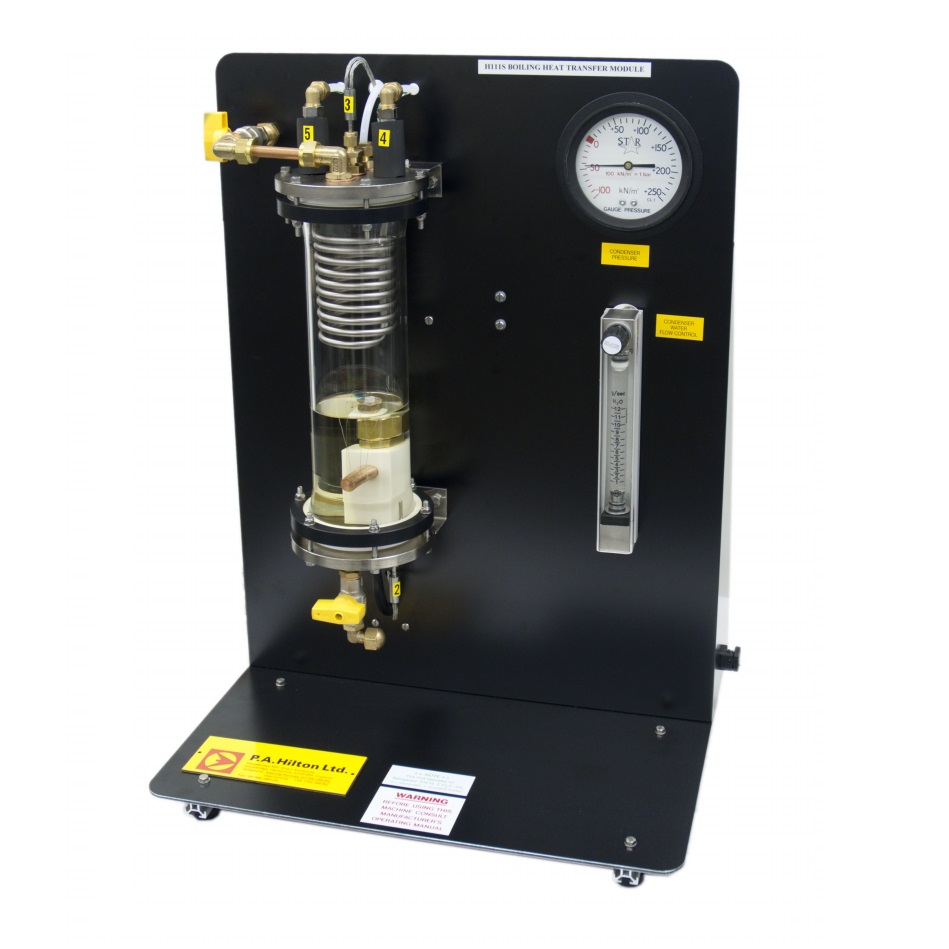

Module pédagogique d'étude des échanges thermiques en double phase - H112S

matériel pédagogique : Module pédagogique d'étude des échanges thermiques en double phase
Agrandir image

Description

Module d'étude des échanges thermiques en double phase pour banc pédagogique d'étude des méthodes de transmission de chaleur H112.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Démonstration visuelle des trois modes d'ébullition (par convection, nucléée, pelliculaire)
- Détermination du flux thermique et du coefficient de transfert de chaleur en surface à pression constante
- Effet de la pression sur l'échauffement critique
- Etude de la condensation pelliculaire et du coefficient d'échange thermique global au condenseur
- Etude de la relation Pression/Température d'une substance pure, et Effet de l'air dans un condenseur
- Démonstration du débordement de liquide ou amorçage dans les chaudières.
- Loi des pressions partielles.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE DES ECHANGES THERMIQUES EN DOUBLE PHASE (EBULLITION)

Le banc devra permettre les exploitations pédagogiques suivantes:
- Démonstration visuelle des trois modes d'ébullition (par convection, nucléée, pelliculaire)
- Détermination du flux thermique et du coefficient de transfert de chaleur en surface à pression constante
- Effet de la pression sur l'échauffement critique
- Etude de la condensation pelliculaire et du coefficient d'échange thermique global au condenseur
- Etude de la relation Pression/Température d'une substance pure, et Effet de l'air dans un condenseur
- Démonstration du débordement de liquide ou amorçage dans les chaudières.
- Loi des pressions partielles.

Spécifications techniques requises:
- Banc de table permettant d'effectuer des études expérimentales sur les phénomènes d'ébullition par convection, nucléée, et pelliculaire.
- Cylindre en verre transparent épais à haute résistance avec un élément chauffant électrique instrumenté immergé dans un solvant volatil qui bouillira à basse pression.
- Condenseur à serpentin refroidi par eau permettant à la pression de chambre d'être contrôlée sur une large gamme de pressions négatives et positives en fonction du réseau d'alimentation d'eau du réseau.
- Wattmètre numérique permettant de déterminer le transfert de chaleur de l'élément chauffant.
- Console de contrôle et d'instrumentation Fournisant la puissance nécessaire à l'élément chauffant ainsi que les pressostats et thermostats de sécurité en cas de dépassement de température et pression.
- La chambre sera équipée d'une soupape de sécurité.
- Débitmètre
- Manomètre
- Le module sera fourni avec un jeu d'accessoires pour une utilisation normal de 2 ans.
- Dimensions et poids du module : env 700 x 300 x 350 mm, Poids: 25kg.
- Manuel d'utilisation et de travaux pratiques en français
