Module pédagogique d'étude de la répartition de la température et du transfert thermique le long d'un barreau - H112E

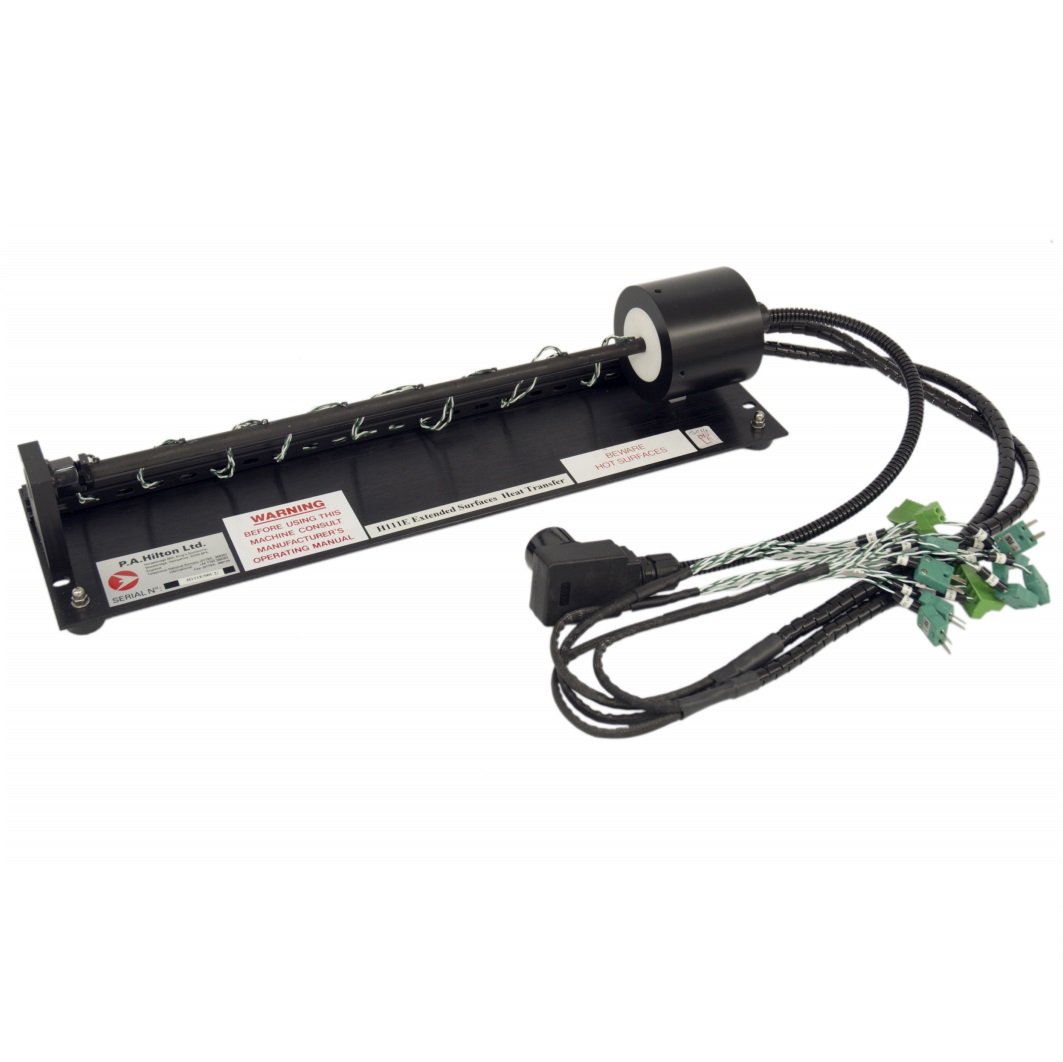

matériel pédagogique : Module pédagogique d'étude de la répartition de la température et du transfert thermique le long d'un barreau
Agrandir image

Description

Module d'étude de la répartition de la température et du transfert thermique le long d'un barreau pour banc pédagogique d'étude des méthodes de transmission de chaleur H112.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Détermination de la répartition de température le long d'une surface étendue et comparaison avec la théorie.
- Détermination du transfert thermique pour une surface étendue résultant des modes de transmission de la chaleur que sont la convection libre et le rayonnement et comparaison des résultats avec la théorie
- Détermination de la constante de proportionnalité/conductivité thermique du matériau de la barre
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE DE LA REPARTITION DE TEMPERATURE ET DE TRANSFERT THERMIQUE LE LONG D'UNE BARRE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Détermination de la répartition de température le long d'une surface étendue et comparaison avec la théorie.
- Détermination du transfert thermique pour une surface étendue résultant des modes de transmission de la chaleur que sont la convection libre et le rayonnement et comparaison des résultats avec la théorie
- Détermination de la constante de proportionnalité/conductivité thermique du matériau de la barre

Spécifications techniques requises:
- Barreau cylindrique en laiton de couleur noir mat de diamètre 10 mm et de longueur effective 350 mm. Le barreau devra être monté sur un châssis support.
- Système de chauffage placé à l'extrémité droite du barreau : il sera composé d'une résistance électrique placée dans une enveloppe isolante. Alimentation électrique variable 240 V AC à partir du module de base à fournir. Celle ci permettra de délivrer jusqu'à 20 Watts.
- Jeu de huit thermocouples placés tous les 50 mm le long du barreau permettant la mesure des températures de surface et de la détermination du profil de température. La lecture des valeurs mesurées se fera avec le module de base à fournir..
- Un thermocouple supplémentaire permettra la mesure de la température ambiante
- Tous les composants seront fixés sur une plaque conçue pour être positionnée à coté du module de base.
- Le module sera fourni avec un jeu d'accessoires pour une utilisation normal de deux ans.
- Dimensions et poids du module : env 150 x 500 x 150 mm - 4 kg
- Manuel d'utilisation et de travaux pratiques en français
