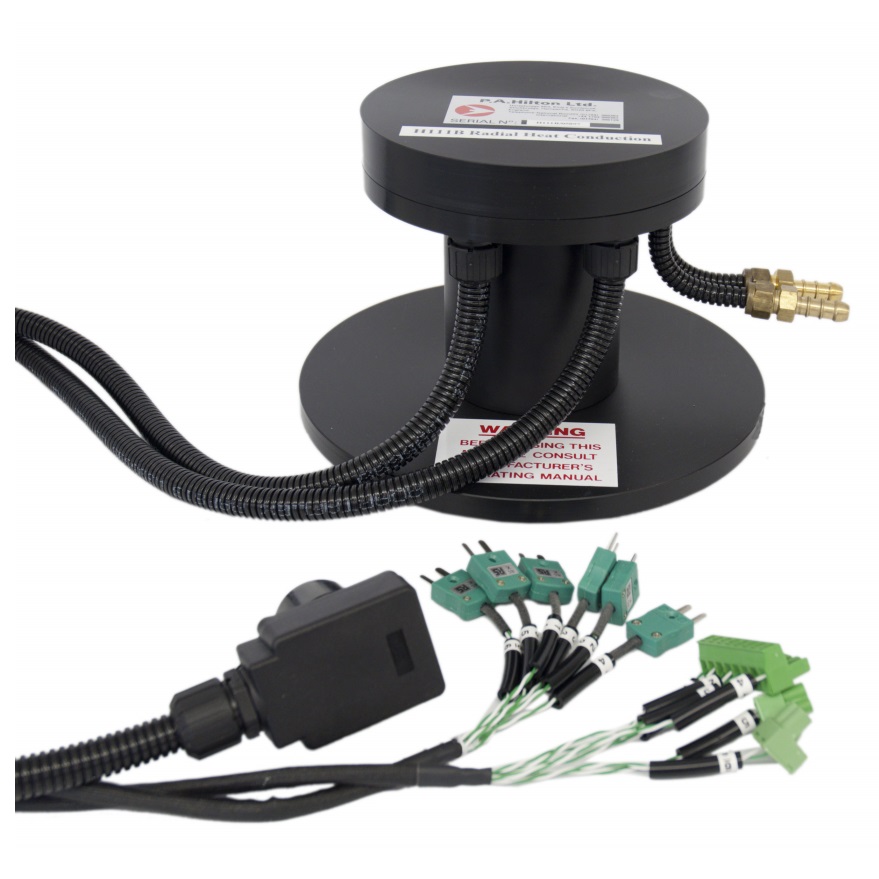

Module pédagogique d'étude de la conduction radiale - H112B

matériel pédagogique : Module pédagogique d'étude de la conduction radiale
Agrandir image

Description

Module d'étude de la conduction radiale pour banc pédagogique d'étude des méthodes de transmission de chaleur H112.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Comprendre l'équation de Fourier en déterminant le taux de transfert de chaleur à travers un matériaux solide
- Mesurer la distribution de température en régime permanent par conduction au travers de la paroi d'un cylindre (conduction radiale)
- Déterminer la constante de proportionnalité
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE DE LA CONDUCTION RADIALE

Module destiné à démontrer les principes de base de la conduction thermique radiale et permettant de déterminer le coefficient de conduction thermique d'un disque de métal.

Le banc devra permettre les exploitations pédagogiques suivantes:
- Comprendre l'équation de Fourier en déterminant le taux de transfert de chaleur à travers un matériau solide
- Mesurer la distribution de température en régime permanent par conduction au travers de la paroi d'un cylindre (conduction radiale)
- Déterminer la constante de proportionnalité

Spécifications techniques requises:
- Disque en laiton isolé de diamètre 110 mm et d 'épaisseur 3.2 mm. Le disque doit être chauffé en son centre par un élément chauffant de 100 W (fonctionnant sous 240 V maximum) protégé par un interrupteur haute température.
- La puissance de chauffe de l'élément chauffant doit être contrôlée et mesurée par le module de base.
- La périphérie du disque doit être refroidie par de l'eau passant par un tube en cuivre.
- Six thermocouples de type K doivent être placés par pas de 10 mm en partant du centre du disque jusqu'à sa périphérie. Les 6 thermocouples doivent se brancher directement sur l'unité de base et les températures correspondantes seront affichées sur l'afficheur numérique de ce dernier.
- Fourni avec manuel d'utilisation et d'expérimentation en français
