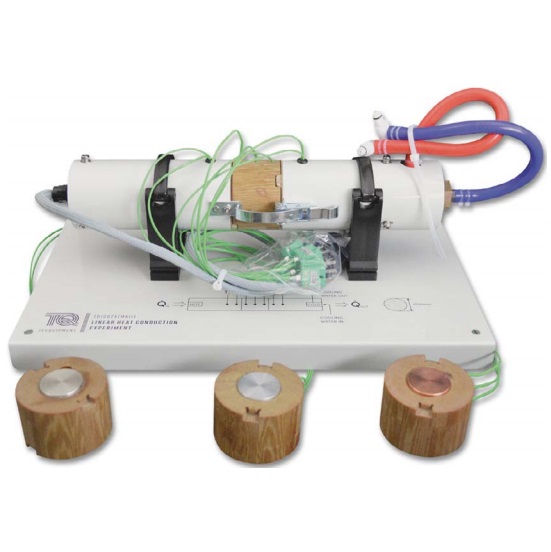

Module pédagogique d'étude de la conduction linéaire - TD1002A

matériel pédagogique : Module pédagogique d'étude de la conduction linéaire
Agrandir image

Description

Module pédagogique d'étude de la conduction linéaire pour banc pédagogique d'étude des transferts thermiques TD1002 permettant de démontrer les principes sur la conduction de chaleur linéaire et de mesurer la conductivité thermique de différents matériaux.

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Démonstration et calculs liés à la conduction linéaire
- Détermination de la conductivité thermique (valeur k)
- Démonstration de l'efficacité d'une pâte thermique
- Démonstration et calculs des résistances thermiques (valeur R) en série
- Etude du retard thermique
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

MODULE D'ETUDE DE LA CONDUCTION LINEAIRE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Démonstration et calculs liés à la conduction linéaire
- Détermination de la conductivité thermique (valeur k)
- Démonstration de l'efficacité d'une pâte thermique
- Démonstration et calculs des résistances thermiques (valeur R) en série
- Etude du retard thermique

Spécifications techniques requises:
- Barre cylindrique en laiton en deux parties avec une section intermédiaire interchangeable, entourée par une isolation afin de réduire les pertes de chaleur par convection et rayonnement
- La partie de gauche possèdera trois thermocouples et une résistance de chauffage.
- La partie de droite possèdera une petite chambre de refroidissement par circulation d'eau ainsi que trois thermocouples additionnels.
- Les sections intermédiaires interchangeables à fournir seront réalisées à partir de différents matériaux :
- Laiton afin que la barre deviennent une longueur de laiton
- Aluminium
- Acier
- Cuivre
- Diamètre de la barre : 30 mm
- Section de la barre : 7,07. 10-4 m²
- Position des thermocouples le long de la barre : tous les 20 mm
- Matériau de la barre : laiton
- Matériau de la section centrale interchangeable : laiton (type CZ121),
- Dimension des sections interchangeables : épaisseur de 20 mm,
- Chaque section intermédiaire possèdera un thermocouple.
- Fourni avec manuel d'utilisation et de travaux pratiques en Français
