Module pédagogique d'étude de la condensation par film et par goutte - H102K

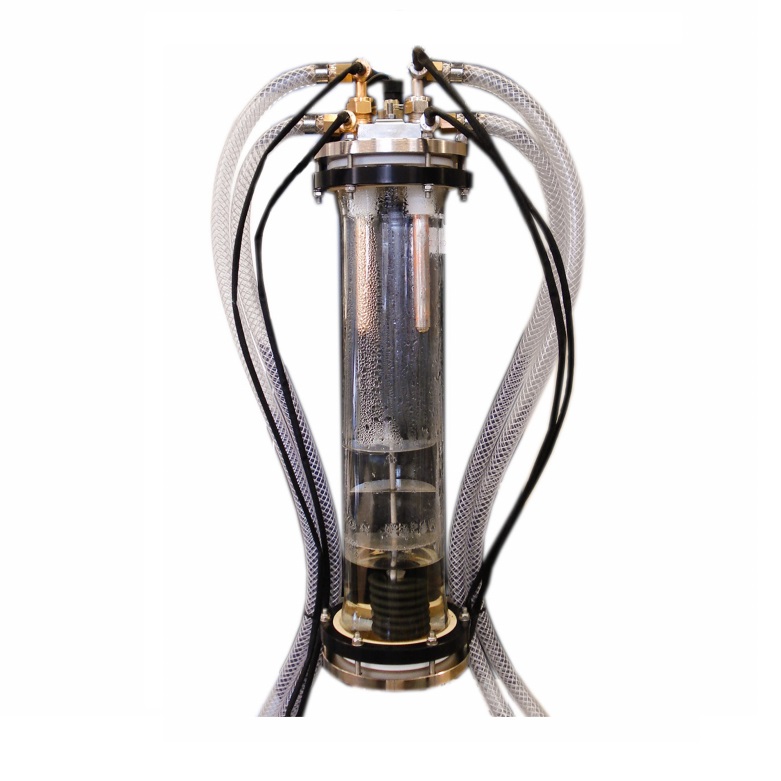

matériel pédagogique : Module pédagogique d'étude de la condensation par film et par goutte
Agrandir image

Description

Module pédagogique d'étude de la condensation par film et par goutte pour banc d'études des échangeurs thermiques H102.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Observation visuelle de la condensation par film et par goutte, ainsi que de l'ébullition nucléée.
- Détermination du flux de chaleur et du coefficient de transfert de chaleur de surface (qui peut approcher 1000 kW/m²), pour des condensations par film et par goutte à des pressions allant jusqu'à la pression atmosphérique.
- Etude de la relation de saturation pression/température, pour des températures d'eau allant de l'ambiante (20 à 30°C) à 100° C.
- Démonstration et étude de l'effet de l'air présent dans les condenseurs.
- Illustration de la loi de Dalton.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE DE LA CONDENSATION PAR FILM ET PAR GOUTTE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Observation visuelle de la condensation par film et par goutte, ainsi que de l'ébullition nucléée.
- Détermination du flux de chaleur et du coefficient de transfert de chaleur de surface (qui peut approcher 1000 kW/m²), pour des condensations par film et par goutte à des pressions allant jusqu'à la pression atmosphérique.
- Etude de la relation de saturation pression/température, pour des températures d'eau allant de l'ambiante (20 à 30°C) à 100° C.
- Démonstration et étude de l'effet de l'air présent dans les condenseurs.
- Illustration de la loi de Dalton.

Spécifications techniques requises:
- Chambre à vapeur : cylindre de verre à paroi épaisse, avec extrémités évasées et joints en téflon pour couvercles en laiton plaqué nickel.
- Deux condenseurs, refroidis à l'eau, insérés dans le couvercle supérieur du cylindre.(Diamètre extérieur : 12.7 mm, Longueur : 90 mm) Spécialement conçus et fabriqués en cuivre et comportant un échangeur de chaleur pour réduire la variation des températures de surface. (Pour condenseur par goutte : condenseur plaqué or ; pour condenseur par film, condenseur sans revêtement de surface).Chaque tube de condenseur est équipé de trois thermocouples pour mesurer la température moyenne du métal, et deux thermocouples pour donner les températures d'entrée et de sortie d'eau.
- Elément chauffant : serpentin de 3 kW, avec protection thermique.
- Clapet de sécurité à ressort monté sur le couvercle supérieur du cylindre,
- Manuel d'utilisation et de travaux pratiques en français
