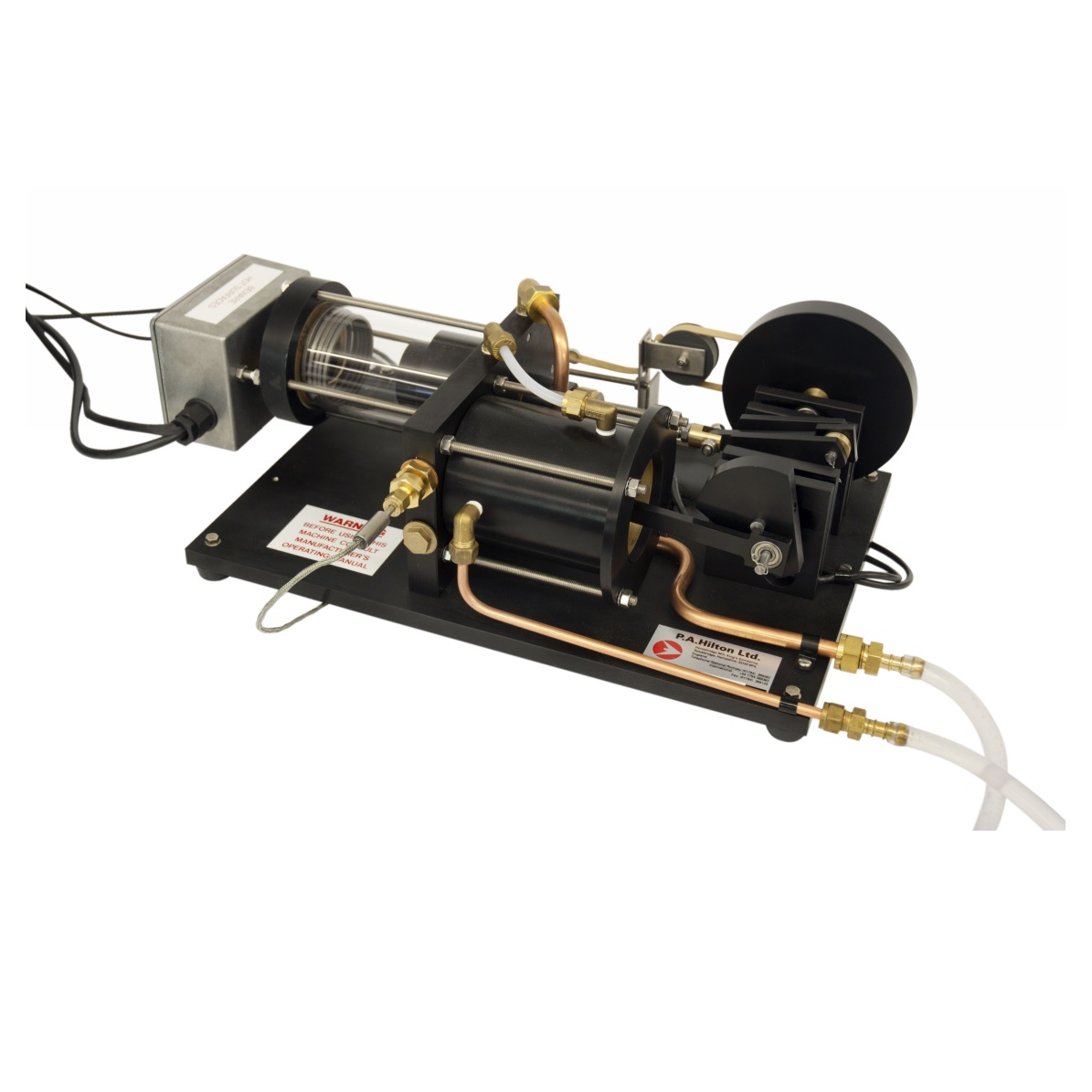

Module pédagogique d'étude d'un moteur Stirling - H112R

matériel pédagogique : Module pédagogique d'étude d'un moteur Stirling
Agrandir image

Description

Module d'étude d'un moteur Stirling pour banc pédagogique d'étude des méthodes de transmission de chaleur H112.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Démonstration d'une conversion directe d'énergie à base de chaleur en une puissance à l'arbre.
- Etude de l'efficacité du cycle.
- Etude des paramètres affectant la performance du cycle.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE D'UN MOTEUR STIRLING

Le banc devra permettre les exploitations pédagogiques suivantes:
- Démonstration d'une conversion directe d'énergie à base de chaleur en une puissance à l'arbre.
- Etude de l'efficacité du cycle.
- Etude des paramètres affectant la performance du cycle.

Spécifications techniques requises:
- Banc de table permettant d'étudier la conversion de la chaleur en travail.
- Moteur Stirling constitué d'un cylindre actif et d'un cylindre de transfert relié par un conduit commun.
- Un piston générateur à simple effet et un piston de circulation auxiliaire à double effet seront reliés à un volant.
- Le cycle du moteur consistera en deux processus isothermes et deux processus à volume constant.
- La chaleur pour détendre la pression du gaz et entraîner le piston générateur sera fourni par un élément électrique contrôlé par un module de contrôle et d'instrumentation à fournir
- Un frein dynamométrique permettra de mesurer la puissance mécanique du moteur.
- La console de contrôle et d'instrumentation permettra de mesurer la puissance de chauffe en entrée et les températures du système.
- Le module sera fourni avec un jeu d'accessoires pour une utilisation normal de 2 ans.
- Dimensions et poids du module : env 230 x 300 x 350mm - Poids: 20kg.
- Manuel d'utilisation et de travaux pratiques en français
