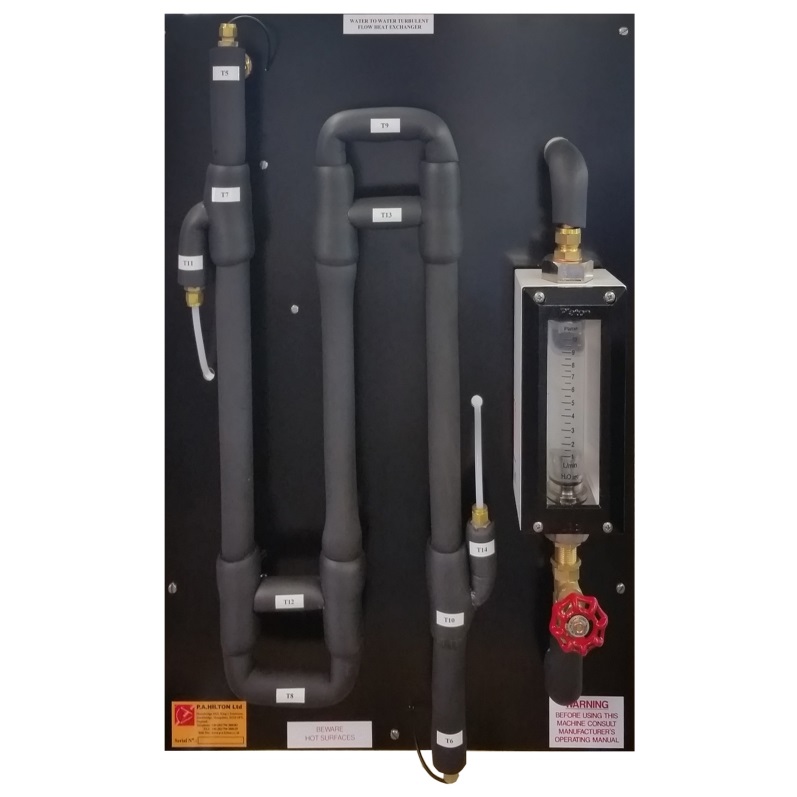

Module pédagogique d'étude d'un échangeur thermique concentrique eau - eau en régime turbulent - H102G

matériel pédagogique : Module pédagogique d'étude d'un échangeur thermique concentrique eau - eau en régime turbulent
Agrandir image

Description

Module pédagogique d'étude d'un échangeur thermique concentrique eau/eau en régime turbulent pour banc d'études des échangeurs thermiques H102.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Détermination du taux de transfert thermique. Différence de Température Moyenne Logarithmique. Coefficient de transfert thermique global.Profiles de température en 4 points différents des liquides chaud et froid.
- Détermination du coefficient de transfert de chaleur en surface à l'intérieur et à l'extérieur du tube, en fonction de la vitesse d'écoulement du fluide.
- Comparaison des résultats en écoulement parallèle ou à contre-courant.
- Détermination de la relation entre les nombres de Nusselt (Nu), Reynolds (Re) et Prandtl (Pr), pour des nombres de Reynolds jusqu'à 65 000 et des nombres de Prandtl situés entre 2.5 et 5.
- Détermination des constantes du nombre de Nusselt
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE D'UN ECHANGEUR CONCENTRIQUE EAU / EAU

Le banc devra permettre les exploitations pédagogiques suivantes:
- Détermination du taux de transfert thermique. Différence de Température Moyenne Logarithmique. Coefficient de transfert thermique global.Profiles de température en 4 points différents des liquides chaud et froid.
- Détermination du coefficient de transfert de chaleur en surface à l'intérieur et à l'extérieur du tube, en fonction de la vitesse d'écoulement du fluide.
- Comparaison des résultats en écoulement parallèle ou à contre-courant.
- Détermination de la relation entre les nombres de Nusselt (Nu), Reynolds (Re) et Prandtl (Pr), pour des nombres de Reynolds jusqu'à 65 000 et des nombres de Prandtl situés entre 2.5 et 5.
- Détermination des constantes du nombre de Nusselt

Spécifications techniques requises:
- Banc de table
- Echangeur concentrique : l'eau chaude circulera dans le tube central, l'eau froide dans l'espace annulaire extérieur
- L'échangeur sera divisé en trois sections égales de façon à mesurer les températures intermédiaires et ainsi déterminer le profil de température de l'échangeur à co-courant ou à contre-courant.
- 8 thermocouples permettront de mesurer la température des écoulements d'eau chaude et froide à l'entrée et à la sortie de l'échangeur, ainsi qu'à deux positions intermédiaires
- 2 thermocouples mesureront la température de paroi intérieure à l'entrée et à la sortie de l'échangeur
- 1 débitmètre à gamme étendue afin de réaliser des essais sur une large gamme du nombre de Reynolds.
- Le module permettra d'étudier les conditions d'écoulement en régime turbulent pour des nombres de Prandtl fixes et permettra aux étudiants de déterminer expérimentalement les constantes d'une des équations empiriques classiques utilisés pour les transferts de chaleur en régime turbulent dans un tube.
- Alimentation électrique, l'alimentation en eau, le chauffage par régulateur PID ainsi que l'affichage des mesures de température sera effectuer par une unité de service extérieur pouvant servir à d'autres modules expérimentaux.
- Fourni avec manuel d'utilisation et d'expérimentation en français
