Module pédagogique d'étude d'un échangeur thermique concentrique - H102A

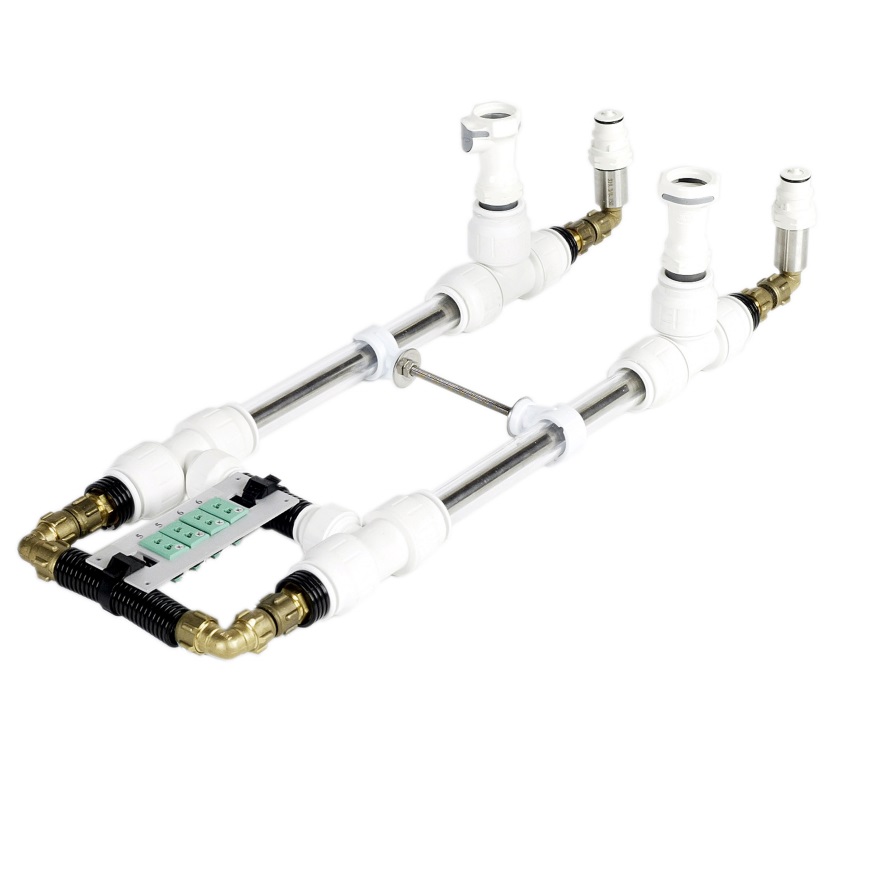

matériel pédagogique : Module pédagogique d'étude d'un échangeur thermique concentrique
Agrandir image

Description

Module pédagogique d'étude d'un échangeur thermique concentrique pour banc d'études des échangeurs thermiques H102
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Démonstration du transfert de chaleur indirect par chauffage ou refroidissement d'un fluide en écoulement à un autre lorsqu'ils sont séparés par une paroi solide.
- Effectuer un bilan énergétique à travers un échangeur de chaleur concentrique et calculer le rendement global à différents débits de fluide.
- Démontrer les différences entre les modes de transfert à co-courant et contre-courant leurs effets sur le transfert de chaleur, les rendements en température et les profils de température à travers un échangeur de chaleur à tube concentrique.
- Déterminer le coefficient de transfert de chaleur global (U) pour un échangeur de chaleur à tube concentrique en utilisant la Différence de Température Moyenne Logarithmique (LMTD) à co-courant et contre-courant.
- Etudier l'effet des changements de débits du fluide chaud et du fluide froid sur les rendements en température et le coefficient de transfert de chaleur global.
- Etudier l'effet de la force motrice (différence entre le courant chaud et le courant froid) à co-courant et contrecourant.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE D'UN ECHANGEUR THERMIQUE A TUBE CONCENTRIQUE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Démonstration du transfert de chaleur indirect par chauffage ou refroidissement d'un fluide en écoulement à un autre lorsqu'ils sont séparés par une paroi solide.
- Effectuer un bilan énergétique à travers un échangeur de chaleur concentrique et calculer le rendement global à différents débits de fluide.
- Démontrer les différences entre les modes de transfert à co-courant et contre-courant leurs effets sur le transfert de chaleur, les rendements en température et les profils de température à travers un échangeur de chaleur à tube concentrique.
- Déterminer le coefficient de transfert de chaleur global (U) pour un échangeur de chaleur à tube concentrique en utilisant la Différence de Température Moyenne Logarithmique (LMTD) à co-courant et contre-courant.
- Etudier l'effet des changements de débits du fluide chaud et du fluide froid sur les rendements en température et le coefficient de transfert de chaleur global.
- Etudier l'effet de la force motrice (différence entre le courant chaud et le courant froid) à co-courant et contrecourant.

Spécifications techniques requises:
- Un tuyau en acrylique transparent contenant l'eau froide entoure le tuyau en acier inoxydable dans lequel coule de l'eau chaude.
- Surface totale de transfert de chaleur d'environ 24.000 mm².
- Six thermocouples de type K mesurent les températures de l'eau chaude et de l'eau froide en entrée, en milieu de course en sortie.
- Des raccords rapides permettront de relier rapidement l'unité de base et la modification du sens de circulation de l'écoulement ; parallèle / contre-courant.
- Manuel d'utilisation et de travaux pratiques en français
