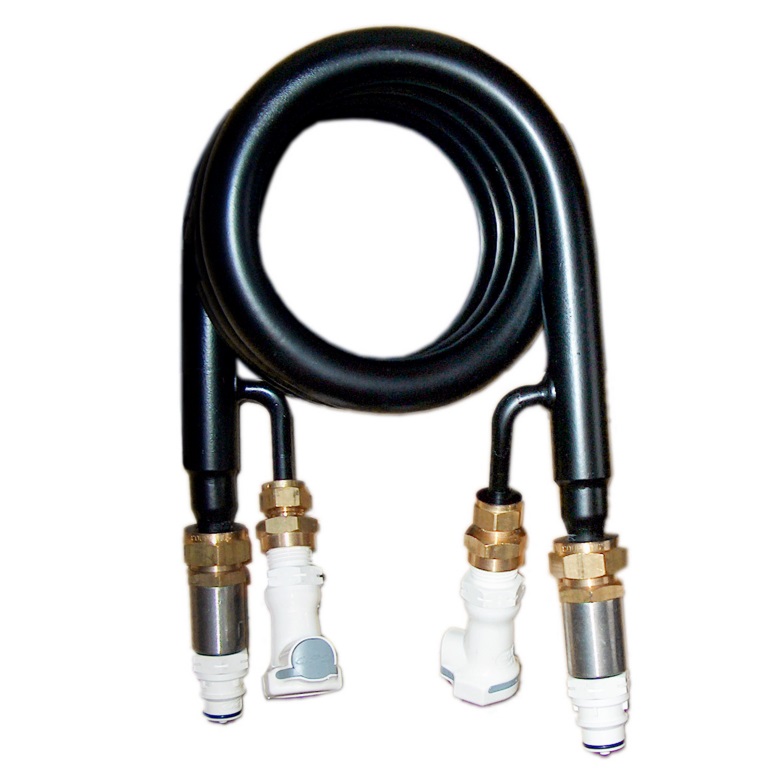

Module pédagogique d'étude d'un échangeur à serpentin concentrique - H102H

matériel pédagogique : Module pédagogique d'étude d'un échangeur à serpentin concentrique
Agrandir image

Description

Module pédagogique d'étude d'un échangeur a serpentin concentrique pour banc d'études des échangeurs thermiques H102.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Démonstration du transfert de chaleur indirect par chauffage ou refroidissement d'un fluide en écoulement à un autre lorsqu'ils sont séparés par une paroi solide.
- Effectuer un bilan énergétique à travers un échangeur de chaleur à serpentin concentrique et calculer le rendement global à différents débits de fluide.
- Démontrer les différences entre les modes de transfert à co-courant et contre-courant leurs effets sur le transfert de chaleur, les rendements en température et les profils de température à travers un échangeur à serpentin concentrique.
- Déterminer le coefficient de transfert de chaleur global (U) pour un échangeur de chaleur à serpentin concentrique qui utilise la Différence de Température Moyenne Logarithmique (LMTD) à co-courant et contre-courant.
- Etudier l'effet des changements de débits du fluide chaud et du fluide froid sur les rendements en température et coefficient de transfert de chaleur global.
- Etudier l'effet de la force motrice (différence entre le courant chaud et le courant froid) ) à co-courant et contre-courant.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE D'UN ECHANGEUR A SERPENTIN CONCENTRIQUE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Démonstration du transfert de chaleur indirect par chauffage ou refroidissement d'un fluide en écoulement à un autre lorsqu'ils sont séparés par une paroi solide.
- Effectuer un bilan énergétique à travers un échangeur de chaleur à serpentin concentrique et calculer le rendement global à différents débits de fluide.
- Démontrer les différences entre les modes de transfert à co-courant et contre-courant leurs effets sur le transfert de chaleur, les rendements en température et les profils de température à travers un échangeur à serpentin concentrique.
- Déterminer le coefficient de transfert de chaleur global (U) pour un échangeur de chaleur à serpentin concentrique qui utilise la Différence de Température Moyenne Logarithmique (LMTD) à co-courant et contre-courant.
- Etudier l'effet des changements de débits du fluide chaud et du fluide froid sur les rendements en température et coefficient de transfert de chaleur global.
- Etudier l'effet de la force motrice (différence entre le courant chaud et le courant froid) ) à co-courant et contre-courant.

Spécifications techniques requises:
- Exemple d'échangeur de chaleur à serpentin concentrique industriel avec tubes amplifiant la turbulence.
- L'échangeur de la chaleur sera complètement instrumenté avec des thermocouples placés sur l'entrée et la sortie des deux courants chauds et froids.
- L'échangeur de chaleur pourra être configuré de manière à ce que les courants chauds ou froids passent dans le tube intérieur et fonctionné avec l'une ou l'autre des configurations à co-courant et contre-courant.
- L'échangeur de chaleur sera délibérément non isolé afin que les pertes de la chaleur dans toutes les configurations puissent être étudiées.
- Manuel d'utilisation et de travaux pratiques en français
