Module pédagogique de démonstration de la loi des gaz parfaits - H112J

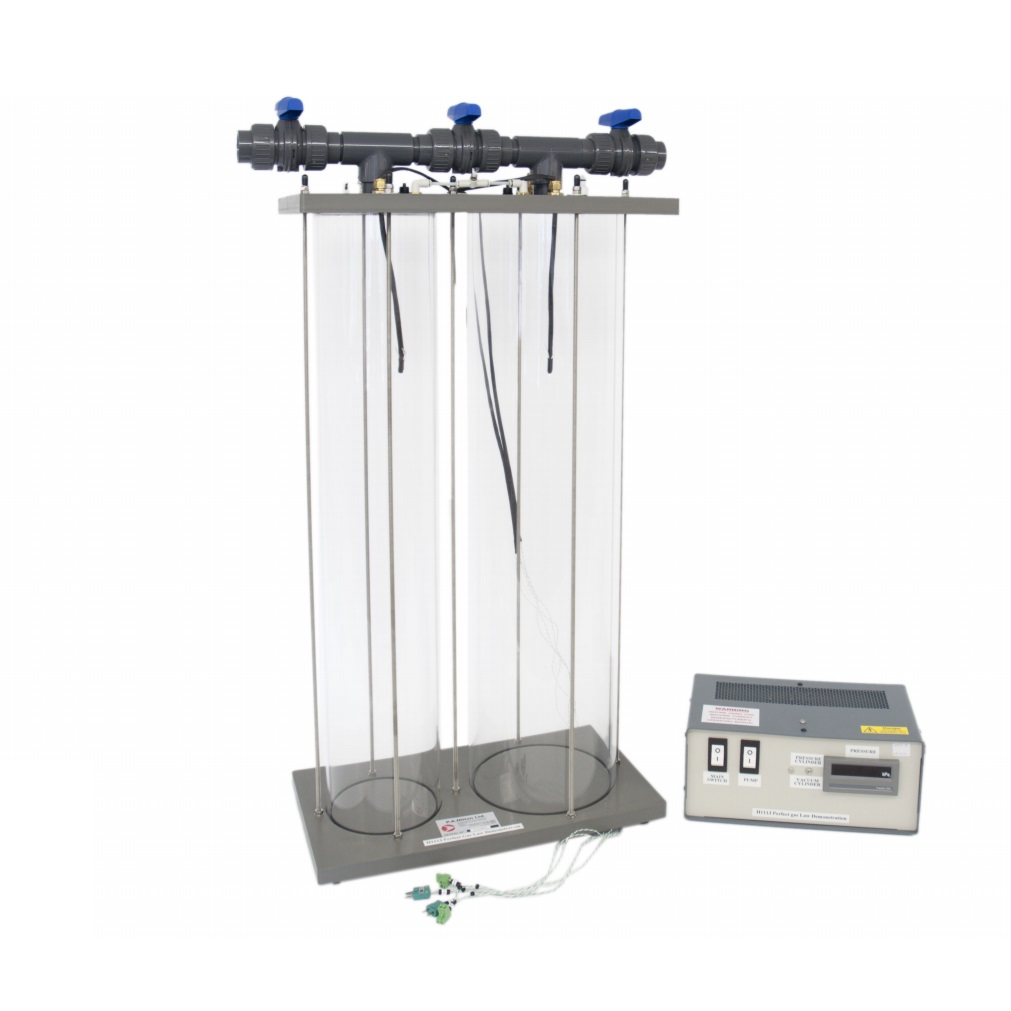

matériel pédagogique : Module  pédagogique de démonstration de la loi des gaz parfaits
Agrandir image

Description

Module de démonstration de la loi des gaz parfaits pour banc pédagogique d'étude des méthodes de transmission de chaleur H112.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Etude de la première loi de la thermodynamique
- La seconde loi de la thermodynamique et ses corollaires
- Pour l'air, étude de la relation entre la pression, le volume et la température
- Observation des réponses en régime transitoire à des changements de conditions.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE DE LA LOI DES GAZ PARFAITS

Le banc devra permettre les exploitations pédagogiques suivantes:
- Etude de la première loi de la thermodynamique
- La seconde loi de la thermodynamique et ses corollaires
- Pour l'air, étude de la relation entre la pression, le volume et la température
- Observation des réponses en régime transitoire à des changements de conditions.

Spécifications techniques requises:
- Module de table permettant l'étude de la première loi de la thermodynamique au moyen de l'étude de la loi des gaz parfaits et de la dilatation de l'air.
- Deux enceintes transparentes en plastique résistant à la pression d'environ 25 et 15 litres, reliées par une conduite en plastique comprenant une vanne
- Un jeu de vannes permet d'isoler les enceintes, de les connecter ou de les mettre à l'atmosphère.
- Une pompe à air intégrée permettra de mettre en pression une des enceintes ou de vidanger la seconde.
- Chaque enceinte possèdera un thermocouple de faible inertie et un capteur de pression électronique pour l'enregistrement de l'évolution des pressions et des températures dans chaque enceinte.
- Les enceintes et les tubes d'interconnexion seront construit en matière plastique résistante aux chocs et des pressostats limiteront la pression à des niveaux sécurisés.
- L'alimentation du module et l'affichage des températures se font avec un module d'instrumentation de base à fournir. Un second boîtier permettra l'affichage des pressions au sein des enceintes.
- Un système d'acquisition de données sur ordinateur devra être fourni afin de prendre en compte les phénomènes transitoires qui se produisent lors des expériences.
- Le module sera fourni avec un jeu d'accessoires pour une utilisation normal de 2 ans.
- Dimensions et poids du module : env 700 x 350 x 700 mm -15 kg
- Manuel d'utilisation et de travaux pratiques en français
