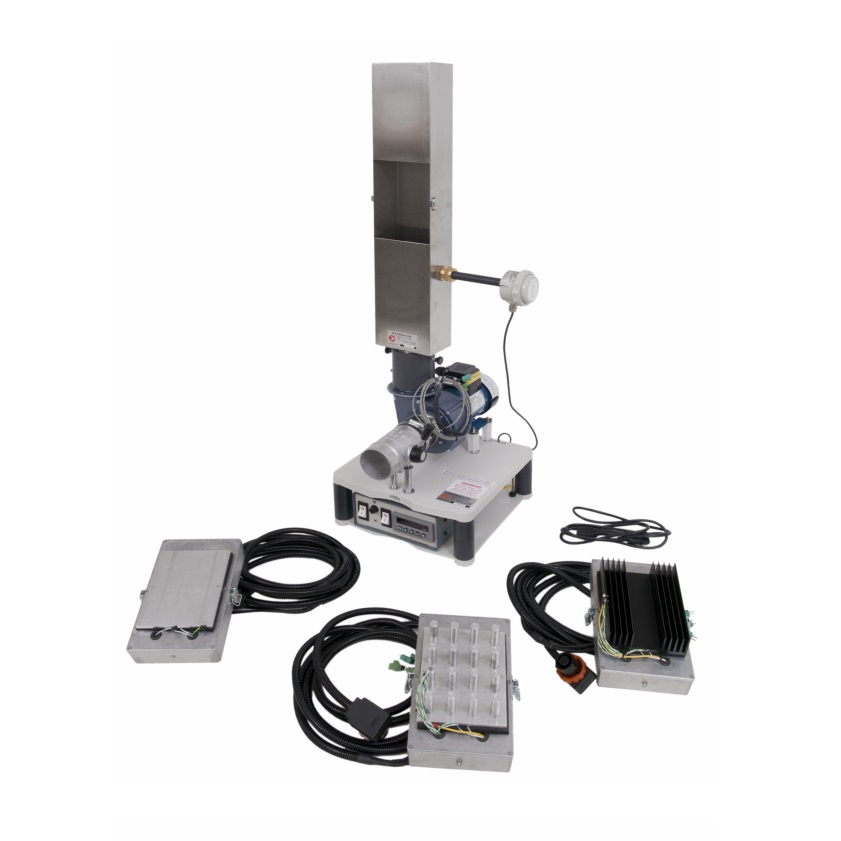

Module pédagogique d'étude de la convection libre et forcée sur plaques - H112P

matériel pédagogique : Module  pédagogique d'étude de la convection libre et forcée sur plaques
Agrandir image

Description

Module d'étude de la convection libre et forcée sur plaques pour banc pédagogique d'étude des méthodes de transmission de chaleur H112.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Etude de la relation entre la puissance d'entrée et la température de surface en convection libre et forcée sur des plaques plane, à ailettes ou faisceaux tubulaires.
- Etude de l'utilisation de surfaces étendues pour améliorer le transfert de chaleur de la surface
- Détermination de la répartition de température le long d'une surface étendue
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE DE LA CONVECTION LIBRE ET FORCEE SUR PLAQUE PLANE OU AILETTES

Le banc devra permettre les exploitations pédagogiques suivantes:
- Etude de la relation entre la puissance d'entrée et la température de surface en convection libre et forcée sur des plaques plane, à ailettes ou faisceaux tubulaires.
- Etude de l'utilisation de surfaces étendues pour améliorer le transfert de chaleur de la surface
- Détermination de la répartition de température le long d'une surface étendue

Spécifications techniques requises:
- Le module devra permettre d'étudier les deux modes de convection libre (naturelle) et forcée. Il comprendra une petite soufflerie à vitesse variable avec anémomètre avec afficheur numérique de vitesse pour la mesure de la vitesse et une ouverture centrale.
- Conduit rectangulaire installé à la sortie de la base du ventilateur centrifuge, la vitesse de l'air sera contrôlée par une vanne d'obturation
- Trois plaques avec chauffage intégré avec capteurs de température seront également fournies. Celles ci seront conçues pour se fixer dans l'ouverture centrale de la soufflerie.
- Les plaques à ailettes ou faisceaux tubulaires possèderont chacune 3 thermocouples positionnés régulièrement le long d'un faisceau ou d'une ailette afin de permettre d'étudier la distribution de température le long d'une surface étendue.
- 8 thermocouples serront positionnés selon les dispositions suivantes :
- Température de surface de l'élément chauffant
- Faisceau : à 10mm de l'élément chauffant
- Faisceau : à 30mm de l'élément chauffant
- Faisceau : à 50mm de l'élément chauffant
- Ailette : à 10mm de l'élément chauffant
- Ailette : à 30mm de l'élément chauffant
- Ailette : à 46mm de l'élément chauffant
- Température de l'Air
- Le module sera fourni avec un jeu d'accessoires pour une utilisation normal de 2 ans.
- Dimensions et poids du module : env 1300 mm x 300mm x 350mm - Poids: 20 kg
- Manuel d'utilisation et de travaux pratiques en français
