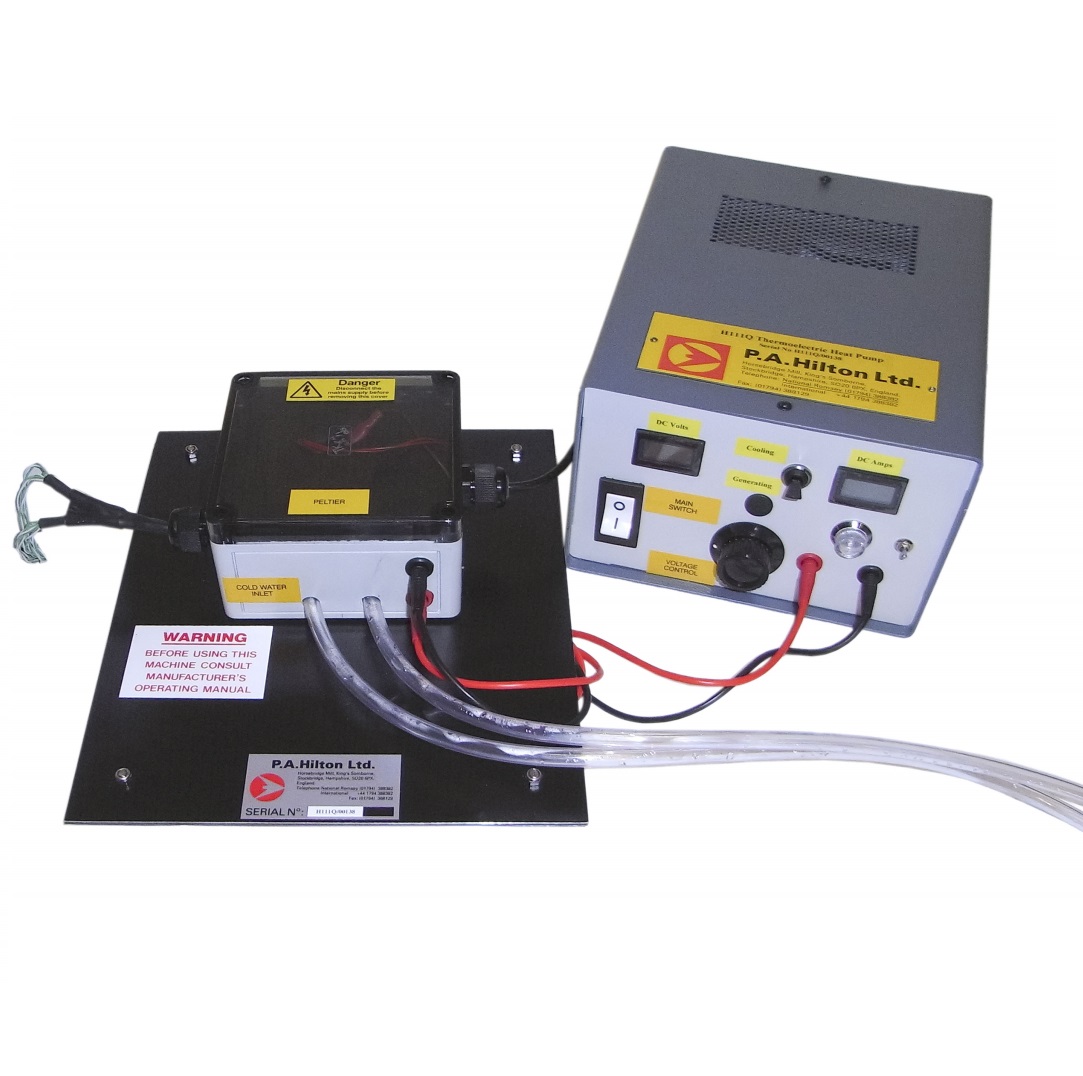

Module pédagogique d'étude d'une pompe à chaleur thermoélectrique - H112Q

matériel pédagogique : Module  pédagogique d'étude d'une pompe à chaleur thermoélectrique
Agrandir image

Description

Module d'étude d'une pompe à chaleur thermoélectrique pour banc pédagogique d'étude des méthodes de transmission de chaleur H112.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Etude de l'effet Peltier. Influence de la température de surface des éléments du module sur la puissance du module
- Effet de Lenz ou de Thompson : influence sur le sens de transfert de chaleur de la polarité du module de puissance
- Effet Seebeck : influence de la différence des températures de surface des éléments du module thermoélectrique sur la tension aux bornes du module
- Etude de la puissance générée par le module à charge constante et en fonction de la différence de température
- Détermination du coefficient de performance du module avec un fonctionnement en tant que réfrigérateur.
- Bilan énergétique complet du module
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE D'UNE POMPE A CHALEUR THERMOELECTRIQUE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Etude de l'effet Peltier. Influence de la température de surface des éléments du module sur la puissance du module
- Effet de Lenz ou de Thompson : influence sur le sens de transfert de chaleur de la polarité du module de puissance
- Effet Seebeck : influence de la différence des températures de surface des éléments du module thermoélectrique sur la tension aux bornes du module
- Etude de la puissance générée par le module à charge constante et en fonction de la différence de température
- Détermination du coefficient de performance du module avec un fonctionnement en tant que réfrigérateur.
- Bilan énergétique complet du module

Spécifications techniques requises:
- Module sans aucune pièce en mouvement utilisant directement le courant électrique pour transférer la chaleur d'une face à une autre du module.
- Module illustratif des procédés de refroidissement utilisés dans les systèmes électroniques ou les applications domestiques.
- Le module thermoélectrique sera placé entre un bloc chauffé électriquement et une plaque refroidie par circulation d'eau. Le module transférera l'énergie du bloc chauffé à la plaque refroidie par circulation d'eau. Ses composants seront placés dans une enveloppe isolante rabattable permettant la limitation des gains/pertes de chaleur du système.
- Le module pourra également fonctionner inversement et produire une petite quantité d'énergie électrique en maintenant plus élevée la température d'une des faces du module par rapport à l'autre.
- Instrumentation complète pour la mesure de la puissance dc fournie au module, de la température de chaque face du module, de l'augmentation de la température de l'eau de refroidissement ainsi que son débit.
- L'alimentation du module et l'affichage de la puissance fournie sera réalisé avec le module d'instrumentation de base à fournir
- Tous les composants seront montés sur une plaque.
- Accessoires et pièces de rechanges pour 2 ans.
- Fourni avec manuel d'utilisation et d'expérimentation en français
