Echangeur à plaque avec tube chauffant et plaque avec un faisceau de tubes en quinconce - H352A

matériel pédagogique : Echangeur à plaque avec tube chauffant et plaque avec un faisceau de tubes en quinconce
Agrandir image

Description

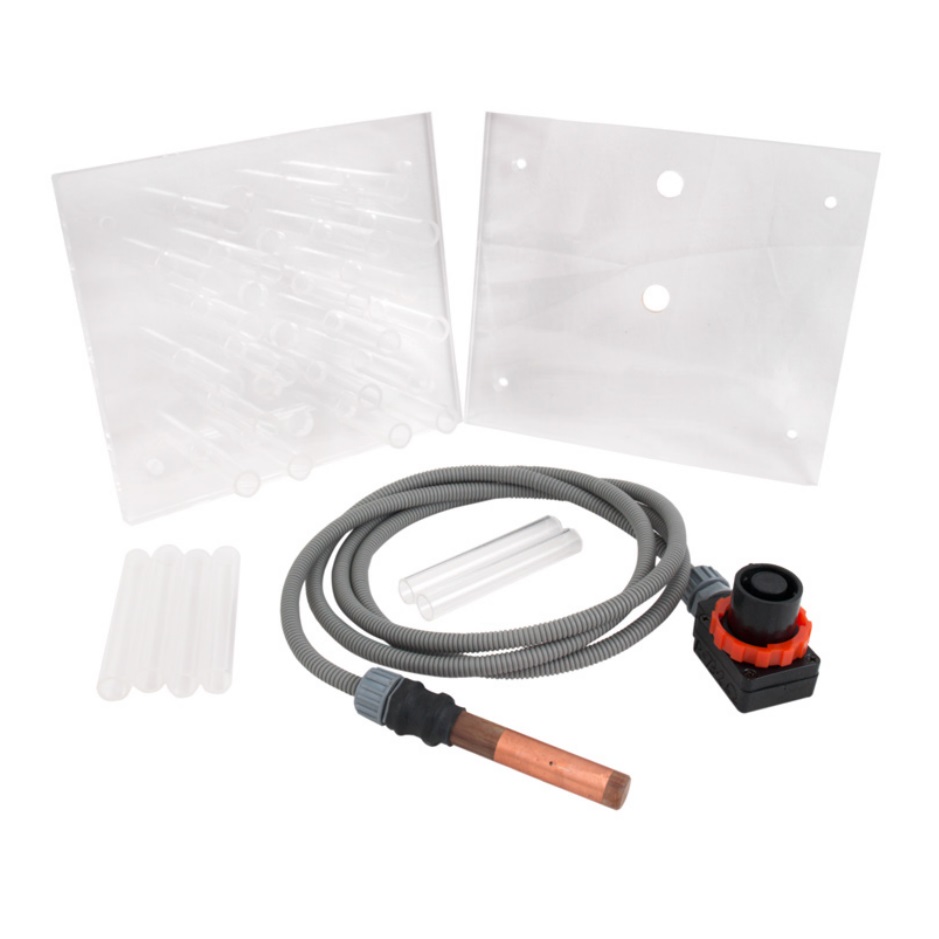

Plaque avec tube chauffant et plaque avec un faisceau de tube en quinconce pour banc pédagogique d'étude d'un échangeur de chaleur à courants croisés H352.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Détermination, en régime établi de l'échange thermique, de la différence de température et du coefficient de transfert thermique de surface pour un seul tube et pour un flux d'air s'écoulant transversalement à des vitesses allant jusqu'à 30 m/s.
- Détermination, en régime établi du coefficient moyen, de transferts thermiques de surface, pour des tubes dans les 1ère, 2ème, 3ème, 4ème, 5ème et 6ème rangées d'un échangeur de chaleur à courants croisés.
- Détermination du coefficient moyen de transfert thermique de surface pour un échangeur de chaleur à courants croisés ayant de une à six rangées.
- Déduction de la relation entre les nombres de Nusselt, Reynolds et Prandtl pour chacune des six rangées de tubes.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

ECHANGEUR A COURANTS CROISE A UN TUBE ET A FAISCEAU DE TUBES EN QUINCONCE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Détermination, en régime établi de l'échange thermique, de la différence de température et du coefficient de transfert thermique de surface pour un seul tube et pour un flux d'air s'écoulant transversalement à des vitesses allant jusqu'à 30 m/s.
- Détermination, en régime établi du coefficient moyen, de transferts thermiques de surface, pour des tubes dans les 1ère, 2ème, 3ème, 4ème, 5ème et 6ème rangées d'un échangeur de chaleur à courants croisés.
- Détermination du coefficient moyen de transfert thermique de surface pour un échangeur de chaleur à courants croisés ayant de une à six rangées.
- Déduction de la relation entre les nombres de Nusselt, Reynolds et Prandtl pour chacune des six rangées de tubes.

Spécifications techniques requises:
- 2 plaques en plastique transparentes conçues pour être montées dans l'ouverture du conduit du module d'étude des échangeurs de Chaleur à Courants croisés.
- L'une des plaques possèdera un trou central et l'autre consistera en six rangées de tubes en ligne avec un tube amovible au centre de chaque ligne, soit un total de 27 tubes en plastiques de 16 mm de diamètre avec un intervalle d'env 32 mm entre les centres de chaque tube
- Un élément cylindrique actif chauffé électriquement avec un thermocouple de surface intégré sera fourni et pourra être inséré dans les trous de chacune des deux plaques. Diam env 15.8 mm, long 50 mm, zone chauffée d'env 2.482.106 m2. Les extrémités seront isolées pour éviter les effets des parois.
- Le remplacement du tube amovible dans chacune des rangées de tubes permettra d'étudier la variation du coefficient de transfert de chaleur dans un faisceau de tubes.
- L'élément actif cylindrique se branchera directement dans un pupitre de contrôle et d'instrumentation à fournir afin de mesurer la puissance basse tension fournie à l'élément chauffant et la température de la surface.
- Dimensions et poids : env 200 x 80 x 210mm, Poids: 6.45 kg.
- Le banc devra être fourni avec manuel d'utilisation et d'expérimentation en français
