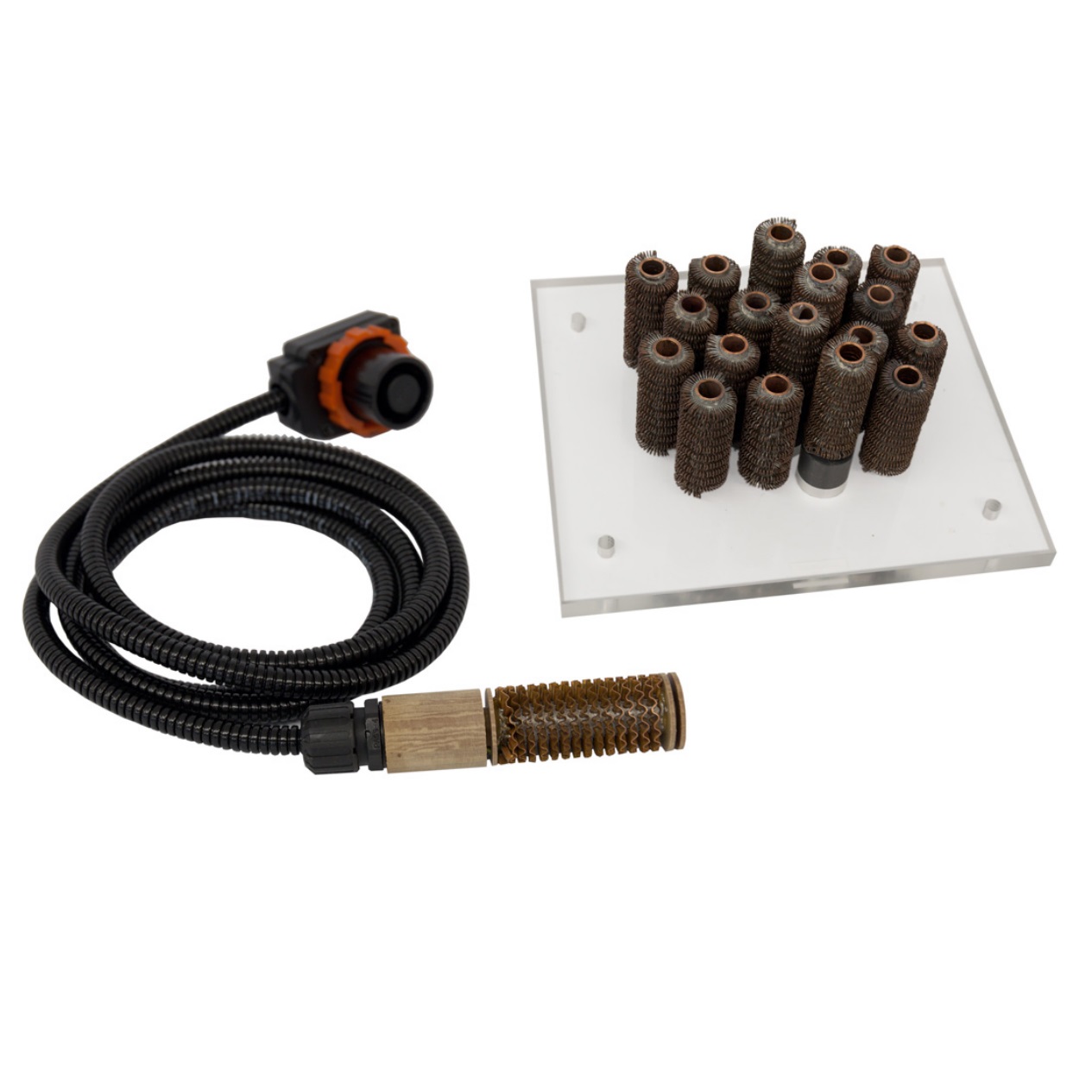

Echangeur à plaque avec faisceau de tube à ailettes en quinconce - H352C

matériel pédagogique : Echangeur à plaque avec faisceau de tube à ailettes en quinconce
Agrandir image

Description

Plaque avec faisceau de tube a ailettes en quinconce pour banc pédagogique d'étude d'un échangeur de chaleur à courants croisés H352.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Etude de l'influence d'ailettes externes sur le transfert de chaleur de tubes pleins dans un courant croisé.
- Détermination, en régime établi du coefficient moyen, de transferts thermiques de surface, pour des tubes à ailettes dans les 1ère, 2ème, 3ème et 4ème rangées d'un échangeur de chaleur à courants croisés à ailettes.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

ECHANGEUR A COURANTS CROISE AVEC FAISCEAU D'AILETTES EN QUINCONCE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Etude de l'influence d'ailettes externes sur le transfert de chaleur de tubes pleins dans un courant croisé.
- Détermination, en régime établi du coefficient moyen, de transferts thermiques de surface, pour des tubes à ailettes dans les 1ère, 2ème, 3ème et 4ème rangées d'un échangeur de chaleur à courants croisés à ailettes.

Spécifications techniques requises:
- Plaque en plastique transparentes conçue pour être montée dans l'ouverture du conduit de du module d'étude des changeurs de Chaleur à Courants croisés.
- La plaque consistera en quatre rangées de tubes en quiconce avec ailettes avec un tube amovible au centre de chaque ligne, soit un tota de 14 tubes en cuivre de dia. d'env 25.4 mm et 12.7 mm à la base espacés d'env 30 mm
- Un élément cylindrique actif chauffé électriquement ( maximum 70 V) de diam d'env 15.8 mm et de long d'env 55 mm, avec surface extérieure à ailettes en cuivre d'env 25.4 mm, avec un thermocouple de surface intégré sera fourni et pourra être inséré à la place du tube situé au centre de chacune des rangées. Les extrémités seront isolées pour éviter les effets des parois.
- Le remplacement du tube amovible dans chacune des rangées de tubes permettra d'étudier la variation du coefficient de transfert de chaleur dans un faisceau de tubes.
- L'élément actif cylindrique se branchera directement dans le pupitre de contrôle et d'instrumentation à fournir, permettant de mesurer la puissance basse tension fournie à l'élément chauffant et la température de la surface.
- Dimensions et poids : env 200 x 80 x 210mm, Poids: 6.45 kg.
- Le banc devra être fourni avec manuel d'utilisation et d'expérimentation en français
