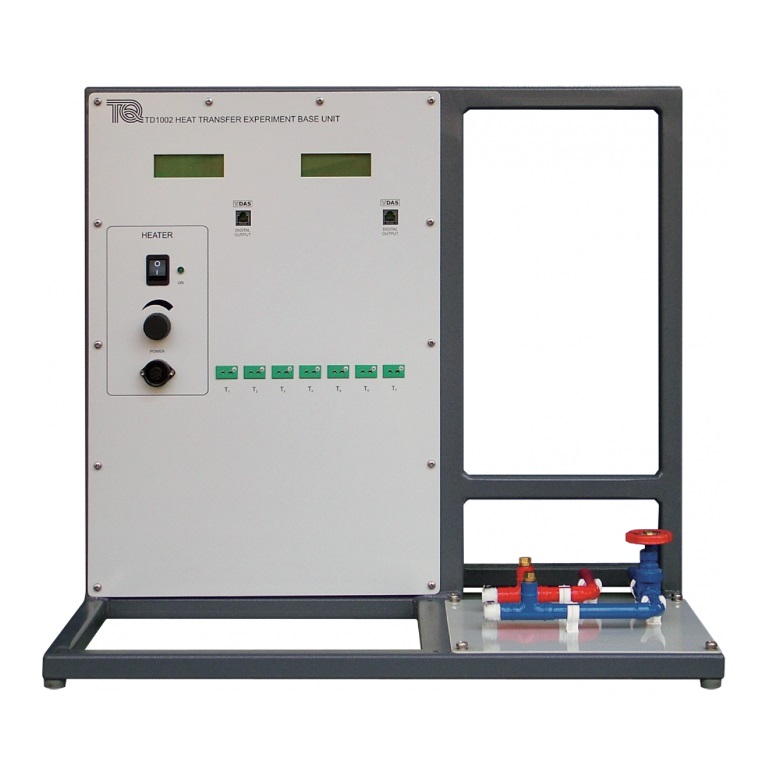

Banc pédagogique d'étude des transferts thermiques - TD1002

matériel pédagogique : Banc pédagogique d'étude des transferts thermiques
Agrandir image

Description

Banc pédagogique d'étude des transferts thermiques comprenant l'instrumentation pour raccorder les différents modules expérimentaux de notre gamme de modules expérimentaux sur les transferts de chaleur.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet selon les modules Fourni en option de réaliser les travaux pratiques (TP) suivants:
- Démonstration et calculs liés à la conduction linéaire
- Démonstration et calculs liés à la conduction radiale
- Démonstration et calculs liés aux transferts de chaleur à la surface (conduction, convection et rayonnement)
- Démonstration et calculs liés à la conduction de chaleur à travers des liquides et des gaz
- Détermination de la conductivité thermique (valeur k)
- Démonstration de l'efficacité d'une pâte thermique
- Démonstration et calculs des résistances thermiques (valeur R) en série
- Etude du retard thermique
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC D'ETUDE DES TRANSFERTS THERMIQUES

Le banc devra permettre les exploitations pédagogiques suivantes: (selon les modules optionnels à fournir) :
- Démonstration et calculs liés à la conduction linéaire
- Démonstration et calculs liés à la conduction radiale
- Démonstration et calculs liés aux transferts de chaleur à la surface (conduction, convection et rayonnement)
- Démonstration et calculs liés à la conduction de chaleur à travers des liquides et des gaz
- Détermination de la conductivité thermique (valeur k)
- Démonstration de l'efficacité d'une pâte thermique
- Démonstration et calculs des résistances thermiques (valeur R) en série
- Étude du retard thermique

Spécifications techniques requises:
- Banc de table monté sur châssis en acier avec panneau d'instrumentation et de commande vertical
- Le banc permettra d'accueillir des modules expérimentaux montés sur une plaque support possédant un schéma synoptique clair montrant les raccordements et les points de mesure.
- Les plaques support se fixeront sur le banc au moyen d'écrous moletés pour un montage rapide
- Système d'alimentation en eau sur réseau d'eau froide
- Vanne manuelle pour régler le débit d'eau de refroidissement
- Conduites d'alimentation et d'évacuation de couleurs différentes.
- Raccordements à l'alimentation et l'évacuation en eau des différents modules par raccords rapides auto-obturant.
- Alimentation électrique variable dont l'intensité est mesurée sur le module de chauffage de chaque module expérimental
- Interrupteur de sécurité pour couper le chauffage si la température devenait trop élevée.
- Puissance maximale de chauffage : environ 100W
- Afficheur numérique de puissance multi lignes avec résolution de 0,1 W
- Afficheur numérique de températuremulti lignes avec résolution de 0,1 °C
- 7 Connecteurs pour le raccordement des thermocouples équipant les différents modules.
- Potentiomètre de réglage de puissance
- Possibilité de raccorder une interface d'acquisition de données en option.
- Dimensions : env 650 mm x 480 mm x 590 mm
- Fourni avec manuel d'utilisation et de travaux pratiques en Français
