Banc pédagogique d'étude des échanges thermiques en double phase - H656

matériel pédagogique : Banc pédagogique d'étude des échanges thermiques en double phase
Agrandir image

Description

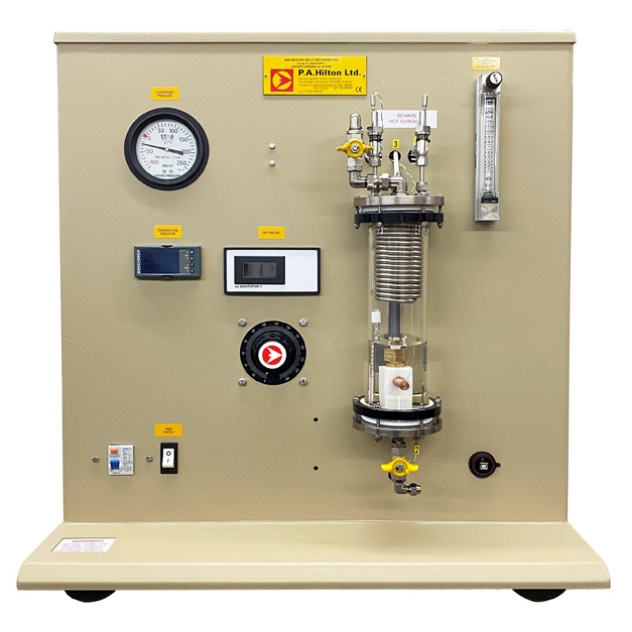

Banc pédagogique d'étude des échanges thermiques en double phase de laboratoire (ancienne ref H655) permettant d'étudier les échanges thermiques en double phase et d'effectuer une étude visuelle et quantitative des phénomènes d'ébullition et de condensation. L'appareil est construit autour d'un cylindre de verre épais contenant le fluide frigorigène à l'état liquide et est fourni avec toute l'instrumentation nécessaire permettant d'effectuer les mesures de pression, débit et températures. Un système d'acquisition de données HC655A est disponible en option.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Démonstration visuelle des trois modes d'ébullition (par convection, nucléée, pelliculaire)
- Détermination des échanges thermiques et du coefficient de transfert de chaleur de surface à pression constante
- Effet de la pression sur l'échauffement critique
- Etude de la condensation pelliculaire et détermination du coefficient global de transfert de chaleur au condenseur
- Détermination de la relation entre pression/température pour une substance pure
- Effet de l'air dans un condenseur
- Démonstration de la loi des pressions partielles.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE DES ECHANGES THERMIQUES EN DOUBLE PHASE

L'appareil doit permettre d'effectuer une étude visuelle et quantitative des phénomènes d'ébullition et de condensation.

Le banc devra permettre les exploitations pédagogiques suivantes:
- Démonstration visuelle des trois modes d'ébullition (par convection, nucléée, pelliculaire)
- Détermination des échanges thermiques et du coefficient de transfert de chaleur de surface à pression constante
- Effet de la pression sur l'échauffement critique
- Etude de la condensation pelliculaire et détermination du coefficient global de transfert de chaleur au condenseur
- Détermination de la relation entre pression/température pour une substance pure
- Effet de l'air dans un condenseur
- Démonstration de la loi des pressions partielles.

Spécifications techniques requises:
- un panneau en plastique rigide ;
- une chambre d'étude constitué d'un cylindre en verre épais de 300 mm de long et de 80 mm de diamètre intérieur placé entre deux brides en laiton recouvert de nickel avec joints en téflon contenant un élément chauffant et le condenseur ;
- clapet de sécurité
- un élément chauffant cylindrique en cuivre de surface minimum de 18 cm² immergé dans le fluide frigorigène et connecté à un transformateur variable ;
- un condenseur constitué d'un serpentin en cuivre recouvert de nickel ;
- une vanne pour remplir ou vider le liquide frigorigène ;
- un thermomètre digital relié à un thermocouple placé sur l'élément chauffant ;
- quatre thermomètres en verre permettant de mesurer la température du liquide en ébullition, la température de la vapeur, la température de l'eau à l'entrée du condenseu la température de l'eau à la sortie du condenseur.
- un wattmètre -1 et + 2,5 bar.
- un débitmètre à flotteur
- un manomètre.
- L'appareil sera équipé d'une soupape de sécurité et d'un pressostat pour limiter la pression dans la chambre d'étude à 220 kN/m² (2,2 bar). et d'un interrupteur haute température coupant l'alimentation électrique quand la température de surface de l'élément chauffant excède 160°C.
- Tous les éléments électriques auront un fusible et seront reliés à la terre. Le liquide frigorigène devra être du SES36
- L'appareil sera livré avec un diagramme plastifié pression-enthalpie du réfrigérant et un jeu de pièces détachées.
- Dimensions: env 760 x 760 x 485 cm
- Fourni avec manuel d'utilisation et d'experimentation en francais
