Banc pédagogique d'étude d'une tour refroidissement - H893

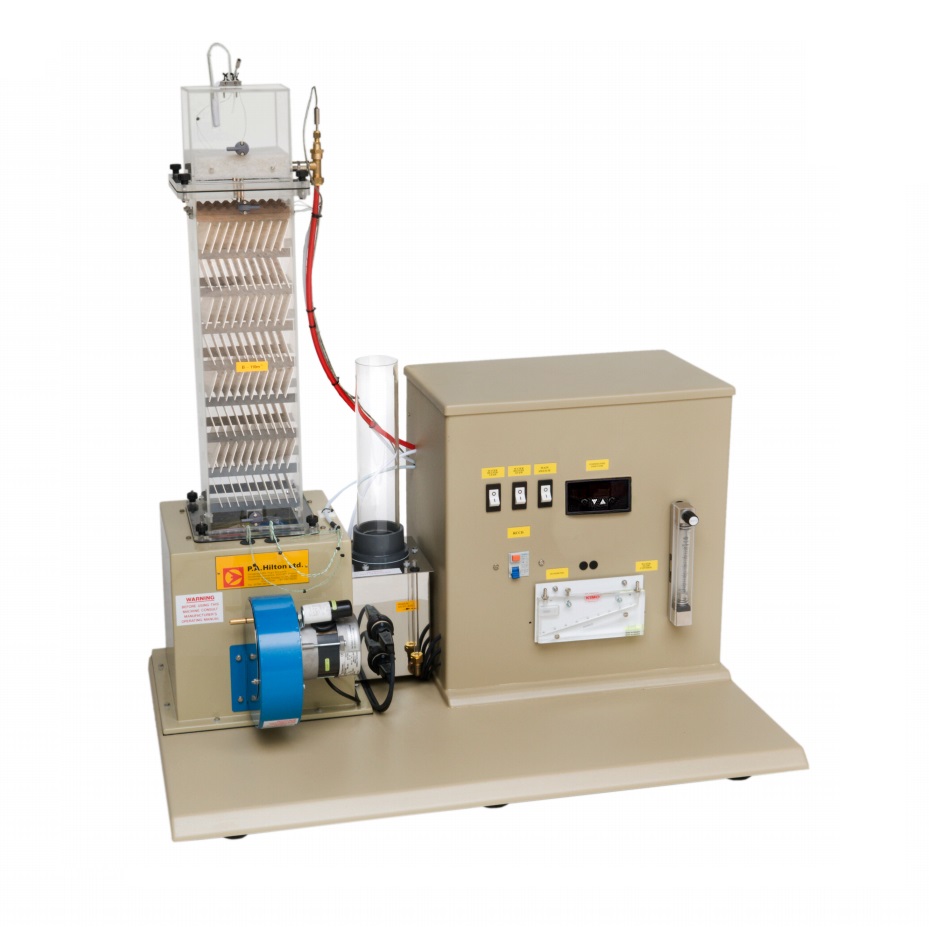

matériel pédagogique : Banc pédagogique d'étude d'une tour refroidissement
Agrandir image

Description

Banc pédagogique d'étude d'une tour refroidissement de laboratoire (ancienne ref H892) reproduisant tous les procédés que l'on retrouve dans un système de refroidissement industriel basé sur une tour de refroidissement à écoulement d'air forcé.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Observation visuelle de l'écoulement et de la distribution de l'eau avec divers combinaisons de débits d'air et d'eau.
- Mesure de toutes les paramètres ''d'états finaux'et des débits d'eau, d'air et de l'appoint en eau.
- Tracé des états finaux sur un diagramme psychrométrique et l'application du principe de conservation de l'énergie pour dresser un bilan thermique.
- Etude des performances pour :
(a) une gamme de charges de refroidissement
(b) une gamme de températures d'entrée
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

TOUR DE REFROIDISSEMENT PEDAGOGIQUE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Observation visuelle de l'écoulement et de la distribution de l'eau avec divers combinaisons de débits d'air et d'eau.
- Mesure de toutes les paramètres et notamment les débits d'eau, d'air et appoint d'eau.
- Tracé des conditions limites sur un diagramme psychrométrique et l'application du principe de conservation de l'énergie pour dresser un bilan thermique.
- Etude des performances pour une série de charges de refroidissement ou une série de températures en entrée de la tour

Spécifications techniques requises:
- Tous les composants seront montés sur une plaque de support équipée d'un tableau de commande intégré en matière plastqiue rigide. Elle comprendra :
- Une chambre de distribution d'air,
- Un réservoir avec éléments de chauffage pour simuler des charges de 0,5, 1 et 1,5 kW,
- Un réservoir de compensation avec vanne à aiguille avec flotteur afin de transférer de l'eau du réservoir de compensation vers le réservoir d'alimentation
- Un ventilateur centrifuge de débit variable (maximum environ 0,06 kg/s),
- Une pompe
- Un tableau de commande électrique.
- Chapeau de la colonne se fixant au sommet de la colonne choisie et comprenant
- Un orifice de 80 mm de diamètre et une prise de pression,
- Un bloqueur de gouttelettes,
- Un distributeur d'eau.
- Tous les éléments de structure de la colonne seront en PVC transparent, ce qui permettra une observation de l'écoulement de l'eau à travers toutes les parties de l'installation.
- Indicateur avec sélecteur de température numérique relié à 6 thermocouples de type K pour mesurer les températures d'entrée et sortie de l'air sec et humide et entrée et sortie d'eau.
- Manomètre à tube incliné pour mesurer la différence de pression entre le sommet et la base de la colonne.
- Débitmètre pour régler la distribution d'eau.
- Le banc sera fourni en standard avec une colonne de 8 étages de dimension d'env 150 x 150 x 600 mm ; 10 plateaux par étage, produisant une densité de remplissage d'environ 110 m2/m3
- Dimensions : matériel de table d'environ 75x45x120 cm
- Fourni avec manuel d'utilisation et d'expérimentation en français
