Banc pédagogique d'étude d'un échangeur thermique à courants croisés - TE93

matériel pédagogique : Banc pédagogique d'étude d'un échangeur thermique à courants croisés
Agrandir image

Description

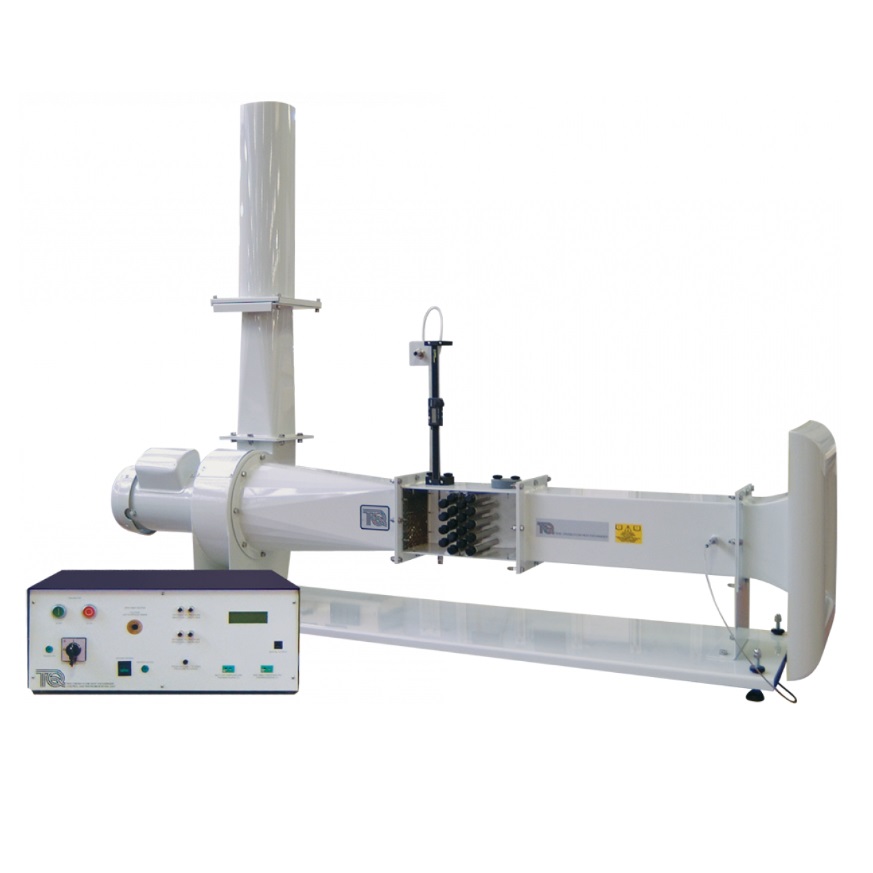

Banc pédagogique d'étude d'un échangeur thermique à courants croisés de laboratoire permettant d'effectuer des études sur les principes et la performance d'échangeurs de chaleur à courants croisés.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Détermination des pertes de charge créée par les tubes de l'échangeur de chaleur et création d'un tableau représentatif de la chute de pression en fonction de la pression en amont.
- Calcul de la vitesse d'entrée et de la vitesse moyenne à travers les tubes.
- Détermination de la vitesse à laquelle le tube chauffé se refroidi, à l'intérieur d'un faisceau de tubes et par lui-même.
- Tracé des 'courbes de refroidissement' et utilisation de ces courbes pour déterminer le coefficient de transfert de chaleur (h) pour un tube chauffé à différentes positions à l'intérieur de l'échangeur de chaleur.
- Détermination du profil de distribution de vitesse en aval des tubes.
- Conversion des résultats en valeurs adimensionnelles (typiquement en utilisant les nombres de Nusselt, Prandtl et les équations de Reynolds).
- Comparaison des résultats et établissement des courbes de coefficient de transfert de chaleur.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC D'ETUDE D'UN ECHANGEUR THERMIQUE A COURANTS CROISES

Le banc devra permettre les exploitations pédagogiques suivantes:
- Détermination des pertes de charge créée par les tubes de l'échangeur de chaleur et création d'un tableau représentatif de la chute de pression en fonction de la pression en amont.
- Calcul de la vitesse d'entrée et de la vitesse moyenne à travers les tubes.
- Détermination de la vitesse à laquelle le tube chauffé se refroidi, à l'intérieur d'un faisceau de tubes et par lui-même.
- Tracé des 'courbes de refroidissement' et utilisation de ces courbes pour déterminer le coefficient de transfert de chaleur (h) pour un tube chauffé à différentes positions à l'intérieur de l'échangeur de chaleur.
- Détermination du profil de distribution de vitesse en aval des tubes.
- Conversion des résultats en valeurs adimensionnelles (typiquement en utilisant les nombres de Nusselt, Prandtl et les équations de Reynolds).
- Comparaison des résultats et établissement des courbes de coefficient de transfert de chaleur.

Spécifications techniques requises:
- Banc pédagogique de table
- Ensemble constitué d'une soufflerie horizontale avec un cône de contraction, une veine d'essai, un diffuseur, un ventilateur à vitesse constante et une évacuation d'air avec silencieux.
- Réglage du débit d'ai par vanne.
- Veine d'essai comprenant une série de 19 tubes arrangés en faisceaux perpendiculairement à la direction de l'écoulement d'air.
- Possibilité de retirer n'importe lequel des tubes et de le remplacer par un élément chauffant cylindrique de diamètre nominal : 12.4 mm en cuivre de capacité thermique connue équipé d'un thermocouple intégré type-K
- Un deuxième thermocouple situé à l'entrée de la soufflerie mesurera la température d'air entrant dans l'échangeur de chaleur.
- La base de la veine d'essai sera équipée de deux prises de pression statiques: une avant et une après les tubes. Un système de traversée de paroi avec tube de Pitot permettra de mesurer la vitesse de l'écoulement d'air à n'importe quelle position verticale dans la veine d'essai, aussi bien avant qu'après les tubes.
- Console d'instrumentation séparée possédant deux entrées pour les thermocouples et deux paires de raccords rapides pour la connexion aux prises de pression ainsi qu'une source de chaleur contrôlée pour l'élément chauffant en cuivre.
- Un afficheur numérique
- L'équipement pourra être raccordé à un système d'acquisition de données
- Dimensions: 1200 (L) x 1000 (H) x 600 (P) mm
- Fourni avec manuel d'utilisation avec travaux pratiques
