Banc didactique d'étude de la convection forcée - TD1

matériel pédagogique : Banc didactique d'étude de la convection forcée
Agrandir image

Description

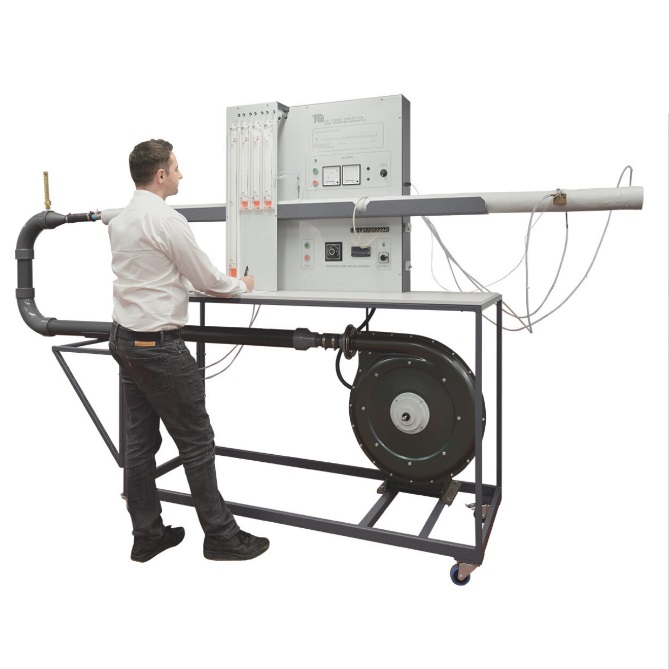

Banc didactique d'étude de la convection forcée monté sur châssis au sol, compact permettant aux étudiants d'étudier la théorie sur la convection forcée dans les conduites et transfert thermiques associés.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Détermination du nombre de Nusselt et comparaison avec la formule empirique
- Calcul du coefficient local de transfert thermique (h)
- Détermination du nombre de Stanton (St)
- Calcul du coefficient de frottement (f) et comparaison avec la valeur expérimentale.
- Détermination de la validité de la relation de Reynolds pour l'air.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE DE LA CONVECTION FORCÉE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Détermination du nombre de Nusselt et comparaison avec la formule empirique
- Calcul du coefficient local de transfert thermique (h)
- Détermination du nombre de Stanton (St)
- Calcul du coefficient de frottement (f) et comparaison avec la valeur expérimentale.
- Détermination de la validité de la relation de Reynolds pour l'air.

Spécifications techniques requises:
- Ventilateur
- Conduite en U connectée à un tube d'essai en cuivre de plus faible diamètre, calorifugé, chauffé dans sa partie entrante par du ruban chauffant. Contrôle de la puissance dissipée dans ce ruban à l'aide d'un transformateur variable,
- Tube (forme en U) diamètre: environ 76 mm
- Tube d'essai longueur: environ 1.75 m, diamètre: environ 32,6 mm, épaisseur: environ 1.2 mm
- Indication des températures provenant des 13 thermocouples: afficheur digital avec sélecteur de position
- Instrumentation:
- Diaphragme et manomètre
- Thermomètre d'entrée d'air
- Manomètre de mesure de la chute de pression du ventilateur
- Manomètre de mesure de la chute de pression le long du tube d'essai
- Système de mesure Pitot avec micromètre transversal
- Voltmètre à cadran
- Ampèremètre à cadran
- Indicateur de température multivoies.
- Pour différentes valeurs du chauffage et de l'ouverture de la vanne de réglage du débit d'air, on pourra faire les mesures suivantes :
- Pression de l'air avant le diaphragme.
- Chute de pression au diaphragme.
- Température de l'air à l'entrée du tube d'essai.
- Pression atmosphérique / température ambiante (baromètre non fourni).
- Chute de pression sur la longueur du tube d'essai.
- Lecture des thermocouples placés sur le tube.
- Lecture des thermocouples placés à l'intérieur et à l'extérieur du revêtement calorifuge.
- Lecture de l'ampèremètre.
- Lecture du voltmètre.
- Dispositif d'exploration de veine avec tube de Pitot (complet, avec thermocouple pour mesurer le profil de température dans une section de la partie chauffée du tube d'essai).
- Ensemble monté sur châssis avec roulettes
- Dimensions et poids: env 3500 mm x 850 mm x 1920 mm et 344 kg
- Manuel d'utilisation et de travaux pratiques en français
