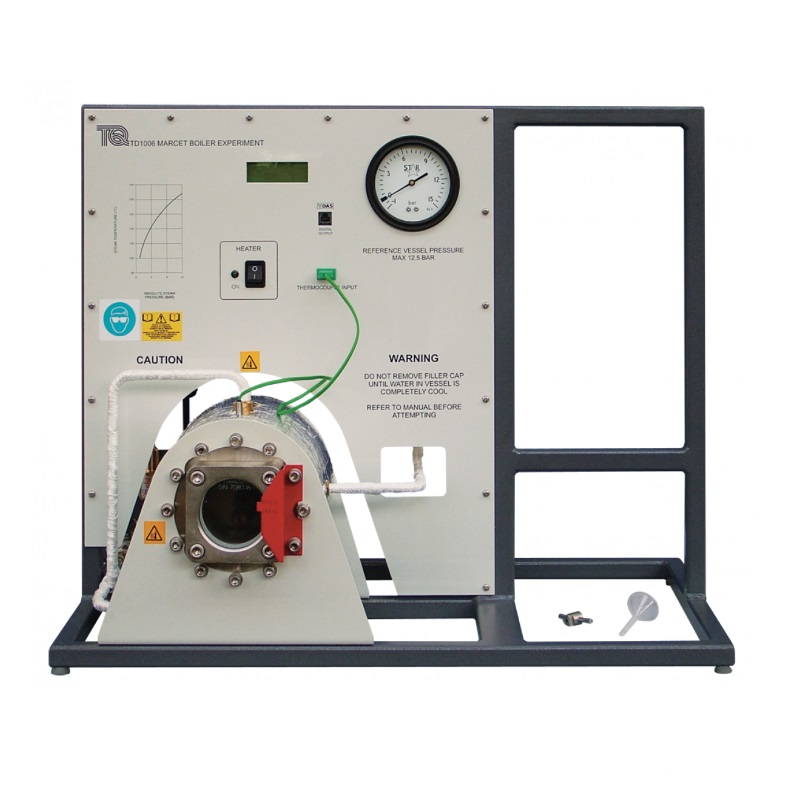

Appareil pédagogique d'étude d'une chaudière de Marcet - TD1006

matériel pédagogique : Appareil pédagogique d'étude d'une chaudière de Marcet
Agrandir image

Description

Appareil pédagogique d'étude d'une chaudière de Marcet permettant de déterminer la relation entre la pression et la température pour de la vapeur saturée et de vérifier l'équation d'Antoine.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Variation de la pression de vapeur saturante avec la température
- Vérification de l'équation d'Antoine
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ÉTUDE D'UNE CHAUDIÈRE DE MARCET

Le banc devra permettre les exploitations pédagogiques suivantes:
- Variation de la pression de vapeur saturante avec la température
- Vérification de l'équation d'Antoine

Spécifications techniques requises:
- Banc de table monté sur châssis acier avec panneau d'instrumentation et de contrôle intégré verticalement sur le châssis du banc
- Chaudière en acier inoxydable avec volume d'env 1,75 litres
- Fenêtre de visualisation pour visualiser le processus d'ébullition et contrôler le niveau d'eau
- Thermostat de sécurité se déclenchant à 185 °C
- Soupape de sécurité tarrée à 12,5 bar absolue
- Mesure de la température dans la chaudière par thermocouple
- Mesure de pression dans la chaudière par capteur de pression
- Afficheur numérique:
- Permet un affichage de la température en Kelvin (absolue) et Celsius
- Permet l'affichage de la pression en Pascal (absolu) et en bar (absolue)
- Manomètre de bourdon -1 à 15 bar permettant de toujours avoir un contrôle de la pression même en cas d'interruption de l'alimentation électrique.
- Tuyau haute température permettant l'évacuation de la vapeur vers une évacuation
- Les expériences serront réalisée à une Pression nominale maximum de 10 bar (absolue)
- Possibilité de raccordé le banc à un système d'acquisition de données.
- Dimensions : env 410 x 800 x 640 mm
- Fourni avec manuel d'utilisation avec travaux pratiques
