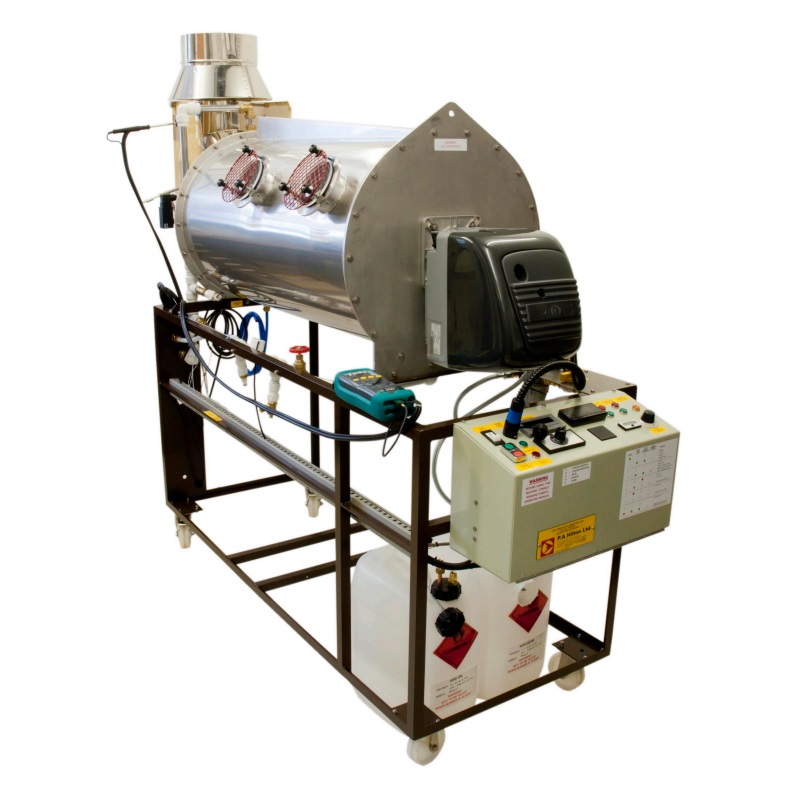

Banc pédagogique d'étude de la combustion - C492

matériel pédagogique : Banc pédagogique d'étude de la combustion
Agrandir image

Description

Banc pédagogique d'étude de la combustion sur châssis mobile (ancienne ref C491) permettant d'effectuer des études sur la combustion continue afin de familiaiser les étudiants au fonctionnement et à la conduite de chaudières et de foyers.
L'installation permet la variation sur une grande gamme des rapports air/combustible et un rapport de débit de 2 à 1. Un bilan thermique complet peut être effectué.
L'équipement permet d'utiliser des combustibles gazeux et les combustibles liquides, deux brûleurs sont disponibles en option. Le banc est fourni avec une instrumentation complète.
Il est possible, sur l'installation, de dépasser les limites d'extinction de la flamme, aussi bien pour les mélanges riches que pour les mélanges pauvres. Des additifs peuvent être introduits dans le combustible, et leurs effets sur les caractéristiques de combustion et sur la corrosion examinés.L'analyse des gaz de combustion est possible grâce à la sonde de prélèvement de gaz fournie en standard avec l'appareil.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Etude de brûleur comprenant : Vitesse d'allumage, Vitesse d'extinction, Stabilité, forme et rayonnement de la flamme, emission de fumée
- Etude de l'effet du rapport air/combustible sur le rendement de combustion à l'aide de l'analyseur de gaz, le transfert thermique et le bilan énergétique
- Comparaison des brûleurs à combustibles liquide et gazeux
- Comparaison des résultats de combustion théoriques avec ceux obtenus à l'aide de l'analyseur de gaz
- Comparaison des performances de différents combustibles ou additifs pour combustibles
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC D'ETUDE DE LA COMBUSTION

Le banc devra permettre les exploitations pédagogiques suivantes:
- Etude de brûleur comprenant : Vitesse d'allumage, Vitesse d'extinction, Stabilité, forme et rayonnement de la flamme, emission de fumée
- Etude de l'effet du rapport air/combustible sur le rendement de combustion à l'aide de l'analyseur de gaz, le transfert thermique et le bilan énergétique
- Comparaison des brûleurs à combustibles liquide et gazeux
- Comparaison des résultats de combustion théoriques avec ceux obtenus à l'aide de l'analyseur de gaz
- Comparaison des performances de différents combustibles ou additifs pour combustibles

Spécifications techniques requises:
- Utilisation possible avec du fuel pour chaudière, Kérozène du gaz naturel ou du GPL propane, butane
- Foyer: chambre cylindrique à double paroi, en acier inoxydable. Diamètre intérieur : 45cm, Longueur : 100 cm. Chambre et plateau frontal refroidi par eau. Quatre hublots de 100 mm de diamètre. Les hublots permettent également l'accès à la chambre pour le prélèvement de gaz.
- Instrumentation :
- Contrôle manuel des débits d'air, du combustible gaz ou liquide et de l'eau de refroidissement, analyseur de gaz standard portable avec sonde d'O2, CO. Calcul CO2, rendement %, excès d'air, et indice de fumée pour le bruleur à combustible liquide
- Thermostat de contrôle de la température de sortie de l'eau de refroidissement
- Débit d'air par calcul à partir des produits de combustion mesurés par l'analyseur portatif fourni en standard
- Débit combustible liquide par capteur avec lecture sur afficheur LCD en l/h, vannes d'arrêts, filtre.
- Débit combustible gazeux par capteur volumétrique et timer avec lecture sur afficheur LCD pour mesurer un volume de 100 litres.
- 2 vannes solénoïdes, détendeur , vannes d'arrêts débit d'eau de refroidissement par capteur à palette et lecture sur afficheur LED en g/s
- Afficheur de températures LED avec sélecteur de position pour thermocouple type K pour la mesure des températures d'air, température des gaz de combustion, températures d'entrée et sortie de l'eau de refroidissement, température de flamme.
- Sonde de prélevement pour analyse des gaz brûlés. La sonde refroidi par eau peut prélever des échantillons de gaz. Elle peut être placée dans plusieurs positions à l'intérieur de la chambre.
- Pression de gaz : manomètre à eau , 0-300 mm de colonne d'eau (0-30 mbar) Panneau de contrôle avec témoins
- SECURITES :
- Allumage et purge automatiques
- Un détecteur de flamme UV (liquide) et un détecteur ionisant (gaz) seront placés dans les tuyaux d'alimentation de combustibles liquides et gazeux.
- Système stoppant l'alimentation en combustible en cas de température d'eau de refroidissement excessive ou de faible débit d'eau de refroidissement
- Disjoncteur différentiel
- Un jeu de pièces détachées et accessoires pour deux années de fonctionnement normal.
- Dimensions: environ (H)1700 mm x (L) 2000 mm x (l) 600 mm
- Fourni avec manuel d'utilisation et d'experimentation en francais
