Banc d'étude d'une machine à vapeur et de la conversion d'énergie - TD1050

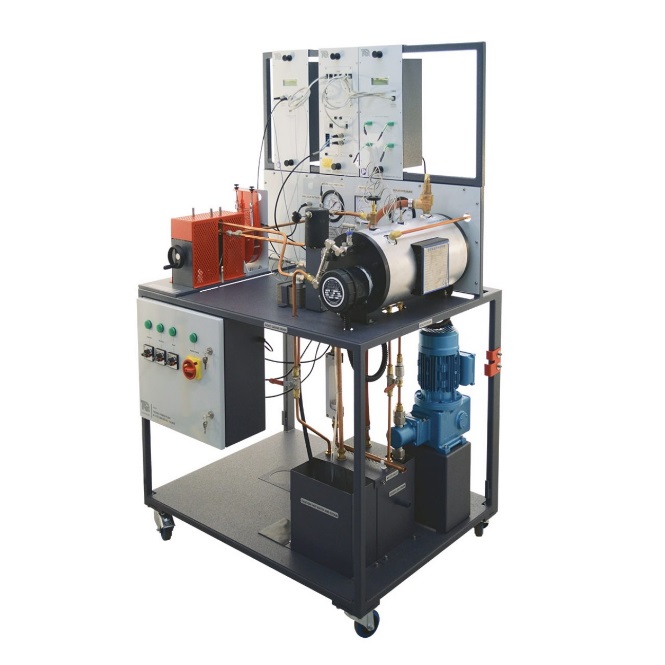

matériel pédagogique : Banc d'étude d'une machine à vapeur et de la conversion d'énergie
Agrandir image

Description

Banc pédagogique d'étude d'une machine à vapeur à 2 cylindres et de la conversion d'énergie constirtué d'une chaudière à vapeur de laboratoire permettant de démontrer les principes thermodynamiques fondamentaux sur la conversion d'énergie et sur la mesure de puissance mécanique.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Performance de machines à vapeur, incluant l'analyse du cycle de Rankine et l'utilisation de la droite de Willans.
- Expérience de la 'Chaudière de Marcet' sur de la vapeur saturée pour déterminer la relation entre la pression et la température de vapeur saturée.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC D'ETUDE D'UNE MACHINE A VAPEUR ET DE LA CONVERSION D'ENERGIE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Performance de machines à vapeur, incluant l'analyse du cycle de Rankine et l'utilisation de la droite de Willans.
- Expérience de la 'Chaudière de Marcet' sur de la vapeur saturée pour déterminer la relation entre la pression et la température de vapeur saturée.

Spécifications techniques requises:
- Réservoir d'alimentation en eau avec vidange, pompe à eau électrique IP55
- Bouilleur avec soupape de sécurité, une jauge de niveau d'eau et une vanne de purge.
- Moteur à vapeur à deux cylindres d'alésage 25.4 mm, course 25.4 mm
- Condenseur refroidi à l'eau,
- Réservoir de récupération des condensats
- Puissance du moteur : Environ 90 W à 2000 tr/mn
- Bouilleur de la chaudière électrique:
- Chauffage électrique par deux résistances de chauffe immergées de 3 kW chacune pouvant être actionnées séparémment à l'aide d'un interrupteur.
- Pression maximale expérimentale: env 350 kPa (reglée par une soupape de décharge tarée à 400 kPa)
- Calorimètre à étranglement pour la mesure du taux de vapeur sèche
- Dynamomète avec afficheur numérique pour la mesure de la vitesse et du couple
- Manomètres pour la mesure des pressions d'entrée de la chaudière et du moteur, comprenant des capteurs pour le raccordement à un système d'acquisition optionnel
- 4 Thermocouples de type K pour la mesure des températures de vapeur et d'eau de refroidissement avec afficheur numérique
- Un wattmètre pour la mesure de la consommation électrique d'entrée, avec sortie pour à un système d'acquisition optionnel
- Un récipient jaugé avec un chronomètre et un thermomètre pour la mesure des condensats (débit vapeur).
- Ensemble monté sur châssis en acier peint avec roulettes
- Dimensions et poids : 1700 x 1000 x 800 mm, 190 Kg
- Le banc devra être fourni avec manuel d'utilisation et d'expérimentation
