Simulateur de pannes pédagogique de système de réfrigération et d'air conditionnée - 814A
![matériel pédagogique : Simulateur de pannes pédagogique de système de réfrigération et d'air conditionnée](javascript:fenetreCent("/zoom.php?image=/image_produit/814A.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

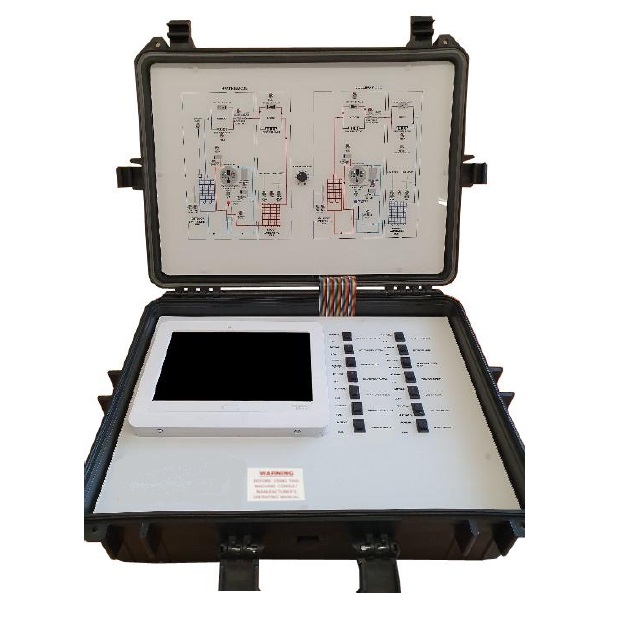

Simulateur de pannes pédagogique de système de réfrigération et d'air conditionnée destiné à la formation professionnelle des techniciens en froid et climatisation mettant en oeuvre 17 fonctions et composants de réfrigération et 14 anomalies de fonctionnement afin d'étudier leurs effets sur le système. Le simulateur se présente sous forme de valise avec interface de programmation, deux synoptiques interactifs permettant d'étudier les modes de chauffage et de refroidissement, ainsi qu'une série d'interrupteurs de simulation de faute.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
Simulation de conditions de fonctionnement normales et avec anomalies suivantes :
1/ Mode Refroidissement :
- Fonctionnement Normal
- Pressostat Haute Pression; Anomalie de haute pression
- Pressostat Basse Pression; Anomalie de Basse pression
- Compresseur défectueux
- Soufflante Intérieure défectueuse
- Soufflante Extérieure défectueuse
- Résistance de Chauffage du Carter défectueuse
- Vanne d'Inversion défectueuse
- Déshydrateur bloqué
- Dispositif de Détente défectueux
- Débit d'air faible
- Clapet Anti retour bloqué /grippé
2/ Mode Chauffage
- Fonctionnement Normal
- Pressostat Basse Pression; anomalie de Basse pression
- Compresseur défectueux
- Soufflante Intérieure défectueuse
- Soufflante Extérieure défectueuse
- Résistance de Chauffage du Carter défectueuse
- Vanne d'Inversion défectueuse
- Déshydrateur bloqué
- Dispositif de Détente défectueux
- Débit d'air faible
- Clapet Anti retour bloqué /grippé
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
SIMULATEUR DE PANNES ET DE COMMANDE DE SYSTÈMES DE RÉFRIGÉRATION ET DE CLIMATISATION
Le banc devra permettre les exploitations pédagogiques suivantes:
Simulation de conditions de fonctionnement normales et avec anomalies suivantes :
1/ Mode Refroidissement :
- Fonctionnement Normal
- Pressostat Haute Pression; Anomalie de haute pression
- Pressostat Basse Pression; Anomalie de Basse pression
- Compresseur défectueux
- Soufflante Intérieure défectueuse
- Soufflante Extérieure défectueuse
- Résistance de Chauffage du Carter défectueuse
- Vanne d'Inversion défectueuse
- Déshydrateur bloqué
- Dispositif de Détente défectueux
- Débit d'air faible
- Clapet Anti retour bloqué /grippé
2/ Mode Chauffage
- Fonctionnement Normal
- Pressostat Basse Pression; anomalie de Basse pression
- Compresseur défectueux
- Soufflante Intérieure défectueuse
- Soufflante Extérieure défectueuse
- Résistance de Chauffage du Carter défectueuse
- Vanne d'Inversion défectueuse
- Déshydrateur bloqué
- Dispositif de Détente défectueux
- Débit d'air faible
- Clapet Anti retour bloqué /grippé
Spécifications techniques requises:
Mallette pédagogique divisée en deux pupitres principaux:
a) Diagramme Synoptique avec potentiomètres de température et d'humidité ambiante
b) Pupitre de commande avec régulateur programmable et interrupteurs de fonctionnement en mode normal/Pannes.
Le diagramme Synoptique sera divisé en deux sections;
1) Mode de Refroidissement
2) Mode de Chauffage
Ces diagrammes montreront tous les composants qui entrent dans la composition du cycle frigorifique. Les voyants lumineux indiqueront si le système est en mode de fonctionnement normal ou en mode panne.
Les fonctions et les composants principaux suivants seront simulés :
- Réfrigération/Refroidissement
- Chauffage / Pompe à Chaleur
- Compresseur
- Résistance de Chauffage du Carter
- Pressostat Haute Pression
- Vanne d'Inversion
- Condenseur
- Clapet Anti retour (utilisation en extérieur)
- Dispositif de Détente (utilisation en extérieur)
- Filtre Déshydrateur Réversible
- Hublot de Visualisation (Chauffage)
- Clapet Anti retour (utilisation à l'intérieur)
- Dispositif de Détente (utilisation à l'intérieur)
- Evaporateur
- Pressostat Basse Pression
- Bouteille anti coup de bélier
- Système de dégivrage
- Fourni avec manuel d'utilisation avec travaux pratiques
