Banc pédagogique d'étude d'une pompe à chaleur air-eau - R515

matériel pédagogique : Banc pédagogique d'étude d'une pompe à chaleur air-eau
Agrandir image

Description

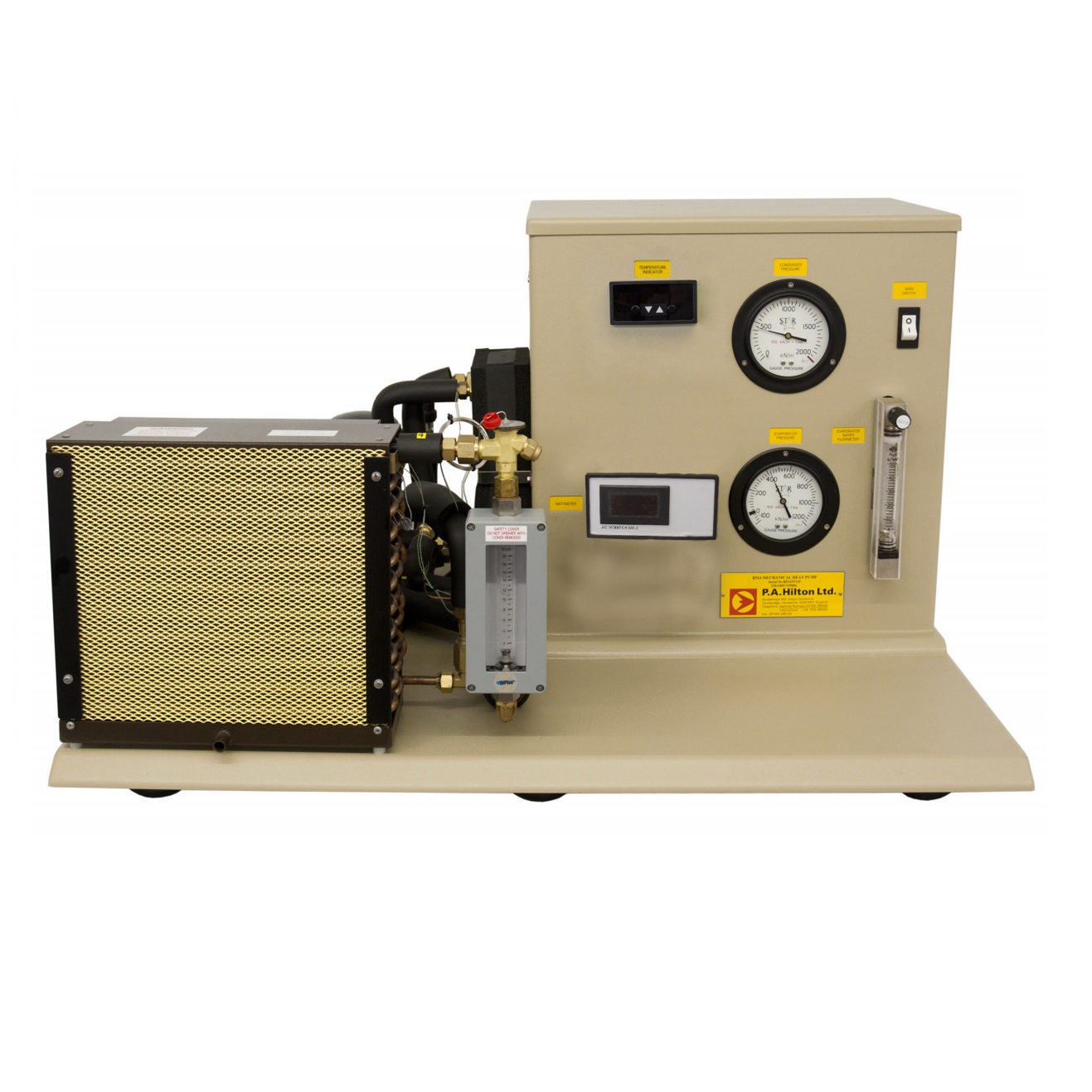

Banc pédagogique d'étude d'une pompe à chaleur air/eau de laboratoire (ancienne ref R514) permettant d'étudier le principe d'une pompe à chaleur avec évaporateur à air et condenseur à eau.
L'appareil est fourni avec toute l'instrumentation nécessaire permettant d'effectuer les mesures de pressions, débits, puissance et températures afin de déterminer le coefficient de performance d'une pompe à chaleur et d'effectuer des bilans énergétiques au condenseur et à l'évaporateur, Un système d'acquisition de données RC514A est disponible en option.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Calcul de l'énergie consommée, de la quantité de chaleur fournie, et du coefficient de performance
- Etablissement des courbes de performance d'une pompe à chaleur pour une gamme de température de la source d'air et de l'eau fournie,
- Tracé du cycle pratique de la pompe à chaleur sur le diagramme Pression - Enthalpie du réfrigérant et comparaison avec le cycle théorique de compression de vapeur.
- Détermination des bilans énergétiques au condenseur et à l'évaporateur.
- Détermination des courbes de performances de la pompe à chaleur, à partir des caractéristiques du réfrigérant R134a pour différentes températures d'évaporation et de condensation.
- Estimation de l'effet du rapport de compression du compresseur sur le rendement volumétrique
- Démonstration du pompage du réfrigerant vers le condenseur
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE D'UNE POMPE A CHALEUR AIR/EAU

Le banc devra permettre aux étudiants de comprendre les caractéristiques et les performances d'une pompe à chaleur air/eau

Les travaux pratiques Fourni devront permettre de réaliser les objectifs suivants:
- Calcul de l'énergie consommée, de la quantité de chaleur fournie, et du coefficient de performance
- Etablissement des courbes de performance d'une pompe à chaleur pour une gamme de température de la source d'air et de l'eau fournie,
- Tracé du cycle pratique de la pompe à chaleur sur le diagramme Pression - Enthalpie du réfrigérant et comparaison avec le cycle théorique de compression de vapeur.
- Détermination des bilans énergétiques au condenseur et à l'évaporateur.
- Détermination des courbes de performances de la pompe à chaleur, à partir des caractéristiques du réfrigérant R134a pour différentes températures d'évaporation et de condensation.
- Estimation de l'effet du rapport de compression du compresseur sur le rendement volumétrique
- Démonstration du pompage du réfrigerant vers le condenseur

Spécifications techniques requises:
- Toutes les conduites devront être calorifugées
- Un évaporateur constitué d'un échangeur (tube en cuivre muni d'ailettes en aluminium) et d'un ventilateur.
- Un compresseur hermétique 2800 tr/min voulume balayé 8,85 cm3/tr
- Un condenseur avec échangeur à plaques.
- Un réservoir de 1,6 L muni de deux vannes d'isolement utilisé lors du pompage du liquide frigorigène pour toute intervention sur le banc.
- Un détendeur
- Le fluide frigorigène devra être du R134a (tétrafluoroéthane)
- Un compteur d'énergie qui mesurera la puissance absorbée en Watt/heure par le compresseur
- Deux débitmètres à flotteur permettant de mesurer le débit d'eau dans le condenseur et le débit de liquide frigorigène dans le circuit.
- Un indicateur numérique permettant de lire les températures fournies par les thermocouples placés en six points des circuits du liquide frigorigène et de l'eau (entrée et sortie du compresseur, sortie du condenseur, sortie du détendeur, entrée et sortie d'eau). Résolution:0,1°C.
- Deux manomètres pour mesurer les pressions de condensation et d'évaporation.
- Pressostat reglé à 1500 kN,m-2
- Un manuel de fonctionnement avec travaux pratiques en Francais
- Dimensions : env 950 x 650 x 460 mm
