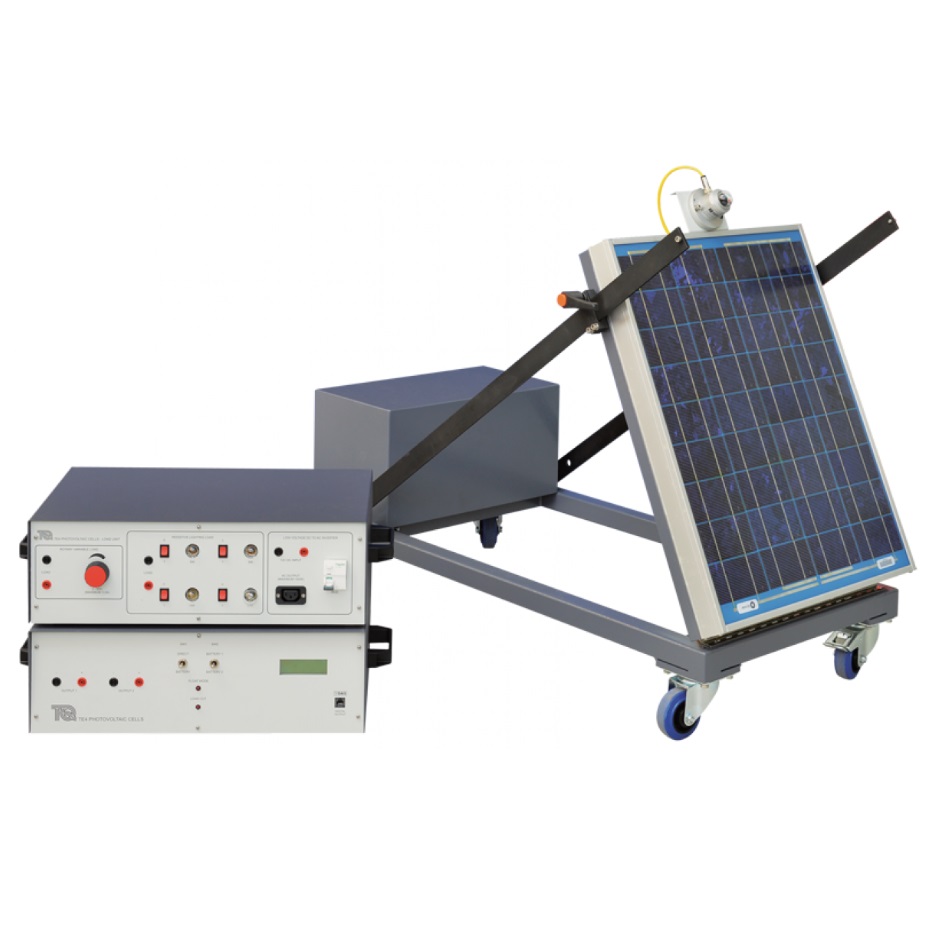

Banc pédagogique d'étude d'un panneau photovoltaique - TE4

matériel pédagogique : Banc pédagogique d'étude d'un panneau photovoltaique
Agrandir image

Description

Banc pédagogique d'étude d'un panneau photovoltaique permettant d'effectuer des études et des démonstrations sur le fonctionnement et la performance d'un panneau à cellules photovoltaïques à haut rendement et son système de stockage d'énergie sur batterie.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Performance d'un panneau solaire
- Démonstration en mode flottant
- Démonstration d'un panneau solaire en mode de coupure de charge
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC D'ETUDE D'UN PANNEAU PHOTOVOLTAIQUE

Doit permettre de montrer aux étudiants comment fonctionne un panneau à base de cellules photovoltaïques avec système de stockage d'énergie par batterie.

Le banc devra permettre les exploitations pédagogiques suivantes:
- Performance d'un panneau solaire
- Démonstration en mode flottant
- Démonstration d'un panneau solaire en mode de coupure de charge

Spécifications techniques requises:
- Panneau solaire de Puissance nominale 40 W avec cellules à haut rendement
- Le panneau solaire sera monté sur un châssis léger équipé de roulettes permettant d'ajuster l'angle d'inclinaison du panneau par rapport à l'incidence du soleil.
- Un solarimètre monté sur le châssis permettra de mesurer le rayonnement incident.
- Le panneau doit permettre de charger au choix deux batteries à l'aide d'un contrôleur de charge. Celui-ci devra permettre de charger la batterie correctement sans endommager la batterie.
- Le châssis supportera une batterie longue durée à haute performance 12 V, 70 Ah (nominal) à l'intérieur d'une boîte de stockage.
- Une seconde batterie à durée plus courte sera fournie12 V, 1.2 Ah (nominal)
- Un module de contrôle séparé du châssis contiendra :
- Le contrôleur de charge.
- Des afficheurs numériques.
- Des indicateurs permettant de montrer quand le contrôleur de charge sera en mode charge ou en mode coupure.
- Deux sorties de puissance.
- sortie 1 permettant une connexion directe à des charges externes du panneau solaire, pour des expériences en charge directe.
- sortie 2 permettant la connexion au travers du contrôleur de charge afin de montrer comment il fonctionne avec une charge et une batterie.
- Une unité séparée de charge comprendra:
- Une charge résistive variable de 3 à 50 ?, pour montrer la performance de la batterie.
- Un onduleur 100 W (avec protection RCD) pour montrer la conversion pratique en tension alternative AC.
- Quatre lampes de 12V, avec interchangeables pour montrer une application pratique.
- Le matériel devra être raccordé avec un système d'acquisition de données permettant l'acquisition des données en temps réel de manière précise, le monitoring, l'affichage, le calcul et le tracé de tous les paramètres importants sur un ordinateur.
- Dimension de l'unité principale: (en position haute) : environ (h) 950 x (L) 1300 x (l) 730 mm
- Fourni avec un manuel d'utilisation et de travaux pratiques
