Banc pédagogique d'étude d'un panneau photovoltaïque - RE540

matériel pédagogique : Banc pédagogique d'étude d'un panneau photovoltaïque
Agrandir image

Description

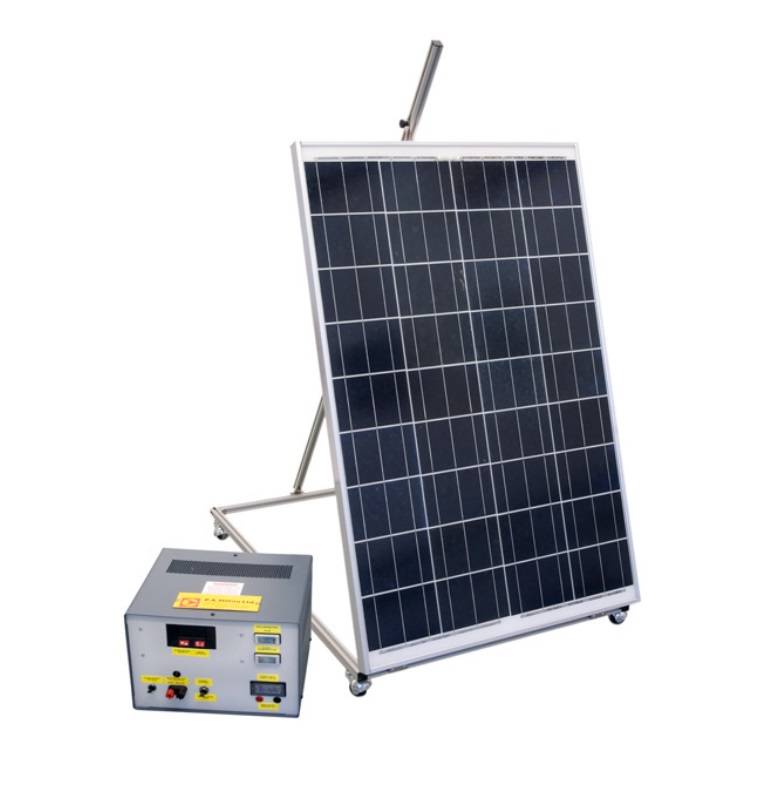

Banc pédagogique d'étude d'un panneau photovoltaïque permettant de démontrer les applications pratiques d'un système de génération de puissance à base d'énergie solaire. Le système est constitué d'un panneau solaire photovoltaique de 80W sur châssis à inclinaison variable équipé d'un pyranomètre et relié à une console de contrôle ainsi qu'à un système de contrôle de la charge de la batterie. Le tout est relié à une batterie longue durée. L'instrumentation fournie permet de mesurer les caractéristiques du panneau isolé ainsi que la performance du système globale sous charge. De nombreux accessoires ainsi qu'un système d'acquisition de donnée REC540A sont également disponibles en option.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Etude de l'efficacité de la conversion électrique en fonction du rayonnement solaire.
- Etude de l'effet de l'inclination du panneau et de la latitude de l'angle.
- Mesure de caractéristiques de sortie du panneau solaire sous charge et de l'effet de la température du panneau.
- Examen du système de contrôle de la charge de la batterie.
- Mesure de performance globale du système sous charge.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

PANNEAU PHOTOVOLTAÏQUE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Etude de l'efficacité de la conversion électrique en fonction du rayonnement solaire.
- Etude de l'effet de l'inclination du panneau et de la latitude de l'angle.
- Mesure de caractéristiques de sortie du panneau solaire sous charge et de l'effet de la température du panneau.
- Examen du système de contrôle de la charge de la batterie.
- Mesure de performance globale du système sous charge.

Spécifications techniques requises:
- Châssis réglable permettant de faire varier l'inclinaison panneau
- Panneau solaire: panneau solaire de haute qualité, 80W - 12v nominal (Surface 0.6m2) convenable pour usage externe en continu. Extension possible jusqu'à 4 panneaux par unité.
- Instrumentation et Contrôle: console d'instrumentation contenant un contrôleur de charge de la batterie, système de mise en charge du panneau,
- Mesure de la puissance et de la température du panneau,
- Prise de courant de sortie et disjoncteurs de sécurité intégrés.
- Fourni avec un pyranomètre de précision,
- Batterie: longue durée, à acide, scellé 110Amp heure.
- Dimension : env 750 x 527 x1200mm
- Fourni avec manuel d'utilisation et de travaux pratiques en Français
